商砼拌合站罐体防雷施工

1、接闪器依据《GB50057-2010建筑物防雷设计规范》中的滚球半径法，并结合该项目搅拌机组罐体直径及高度等数据，计算得知每个机组需要安装4根H=4.5m绝缘避雷针，避雷针采用独立接地形式，接地电阻不大于10Ω。

1).该场所属于三类建筑物，因此按照防雷规范滚球半径取60米。当避雷针高度为4.5米、被保护面高度为2m时，避雷针在4.5米高度的有效保护半径为7.43米。2).单个罐体直径为3.2m，罐体与罐体之间间距约为1m，由于两个罐子直径+罐体间距约为7.2m左右，所需保护范围7m＜7.43m,故每两个罐子借用一根避雷针进行防护时，单根4米高度的避雷针即可满足雷电防护需求。滚球半径计算数据图示

2.引下线引下线利用国标BVR35mm²纯铜接地线与独立接地可靠连接，连接处采用铜鼻子+螺栓连接方式进行固定。

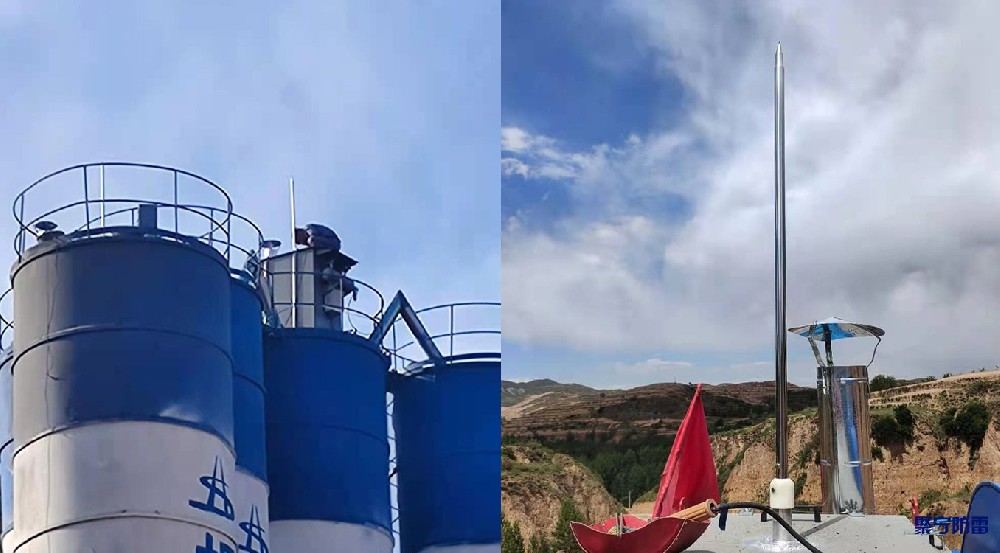

3.接地装置独立10欧姆接地装置可采用铜包钢接地棒+热镀锌接地扁钢的方式在土壤中进行有效埋设的埋设，埋设深度不应小于0.6米。接地装置安装完成后，应进行现场检测，实测阻值＜10欧姆标准要求后，再进行回填。绝缘避雷针安装位置示意图拌合站防雷系统安装示意图。
