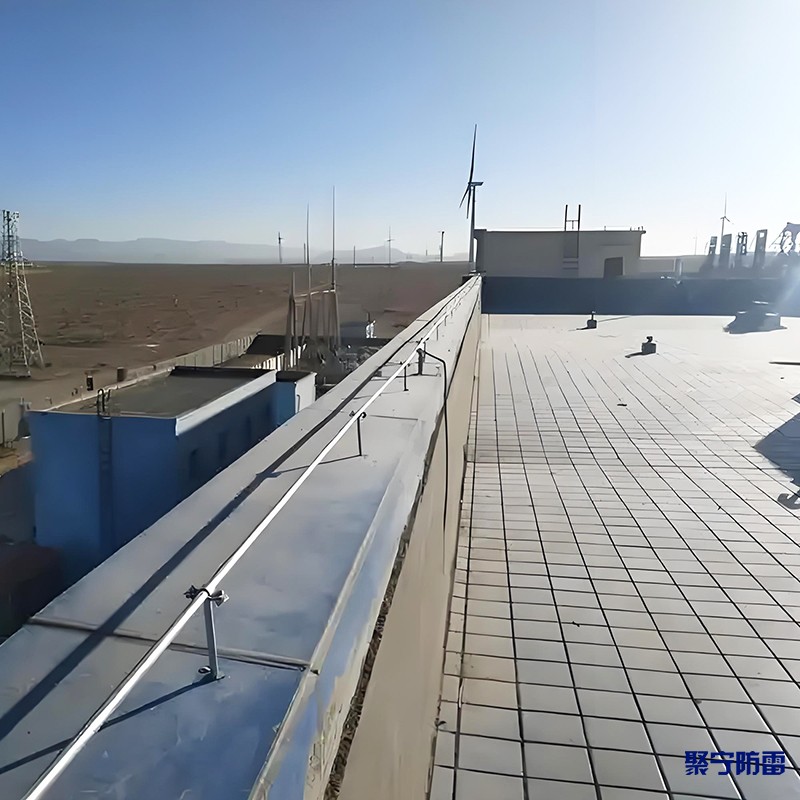

南京一工厂车间屋面避雷带施工

3.1接闪器施工工艺

（1）接闪网现场加工，依建筑形状制作。接闪带高度一致平正顺直，弯曲随形圆润。弯曲处不得小于90°，弯曲半径不小于圆钢直径的10倍。

（2）固定支架采用圆钢支架，高度不小于150mm，各固定支架间距应均匀，每隔1m设置。转角处两边的支架距转角中心不大于250mm，且每个固定支架能承受49 N(5kg.f)垂直拉力。屋面混凝土支座墩支撑架间隔不大于1m放置于屋面上。固定支架水平安装时，转角处两边的支架距转角中心不大于250mm。

（4）接闪带之间的连接应采用接焊方法，焊接接头采取防腐处理。圆钢之间、圆钢与扁钢之间搭接长度不应小于圆钢直径的6倍。

3.2引下线施工工艺

（1）引下线敷设的平均间距不应大于18 m，沿着厂房侧墙敷设，引下线平正顺直、无急弯引下。

（2）引下线采用膨胀丝固定与墙面，间隔1.5m~2m分段固定，并应以最短的路径敷设到接地体。

（3）引下线两端应分别与接闪器和接地装置做可靠的电气连接，安装应平正顺直，焊缝饱满，无虚焊、漏焊，距离附近其它已建电气线路安全距离不小于1m。

（4）在各引下线距地面0.3m~1.8m处设断接卡，距地面2.7m以下引下线采用绝缘套管以防接触电压。引下线之间的连接应采用搭焊方法，焊口涂刷防锈漆。

（5）引下线之间的连接应采用搭焊方法。

（6）断接卡上端与引下线连接，下端与接地线连接。断接卡之间采用螺栓连接。

3.3接地网施工工艺

根据现场实际情况，接地母线采用40*4mm热镀锌角钢，接地极采用50*5*3000mm热镀锌角钢接地极，埋深0.3m。当接地装置安装遇水泥地面时，需要将地面破除开挖，安装外接地极后进行恢复。

接地之间的连接应采用搭焊方法，焊口涂刷防锈漆，单个接地网接地电阻不大于10欧姆。
