火工库防雷接地施工设计

弹药库是用于储存弹药一类特殊危险品的仓库，也属于特殊仓库。弹药品具有易燃烧、爆炸等特性，在受热、点火等外来因素的影响，极易引起不安全事故。雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数一百多万安培，容易对弹药库的安全造成危害，因此弹药库防雷工作应作为安防工作的重中之重。因此弹药库的防雷设计和措施需要严格按照相关规范和标准进行，以确保弹药库的安全运行和人员生命财产安全，以下是基于最新规范和实践的防雷措施。

1. 防雷设计依据

弹药库的防雷设计需遵循以下规范：

《建筑物防雷设计规范》（GB 50057-2010）。

《建筑物电子信息系统防雷技术规范》（GB 50343-2012）。

《军用设备和分系统电磁发射和敏感度要求》（GJB 151-86）。

《电气装置安装工程接地装置施工及验收规范》（GB 50169）。

2. 防雷措施

（1）直击雷防护

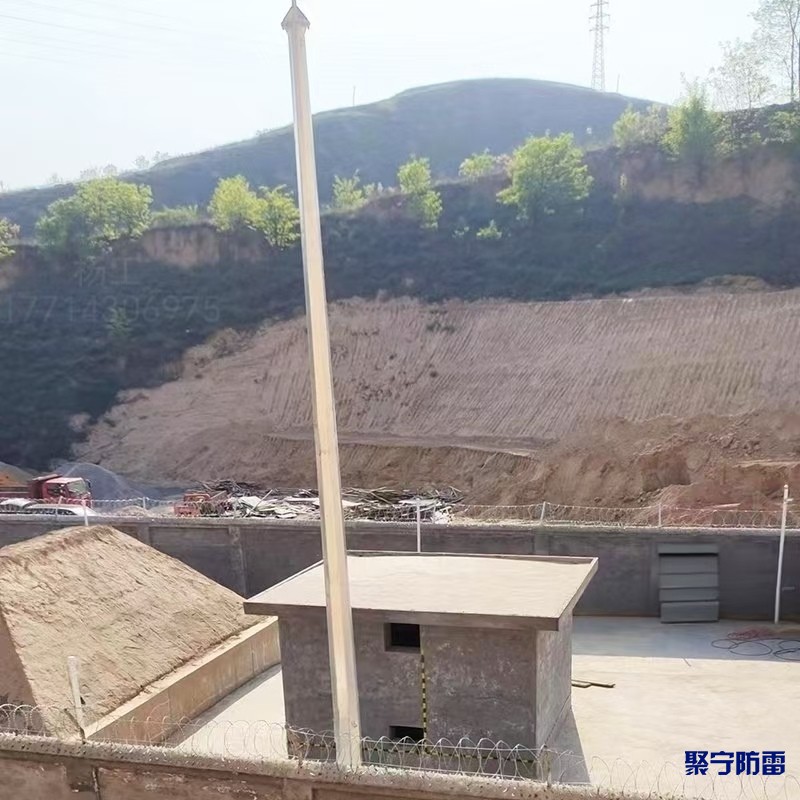

独立避雷针：弹药库区应设置独立避雷针，避雷针高度和保护范围需根据滚球法计算确定。避雷针的接地电阻应小于10Ω。

避雷针布置：在弹药库区安装高度≥25米的独立避雷针铁塔，顶部安装高度≥2米的避雷针，保护半径需覆盖整个库区。

（2）接地系统

接地电阻要求：弹药库的接地电阻应小于4Ω，以满足电子信息系统和防雷要求。

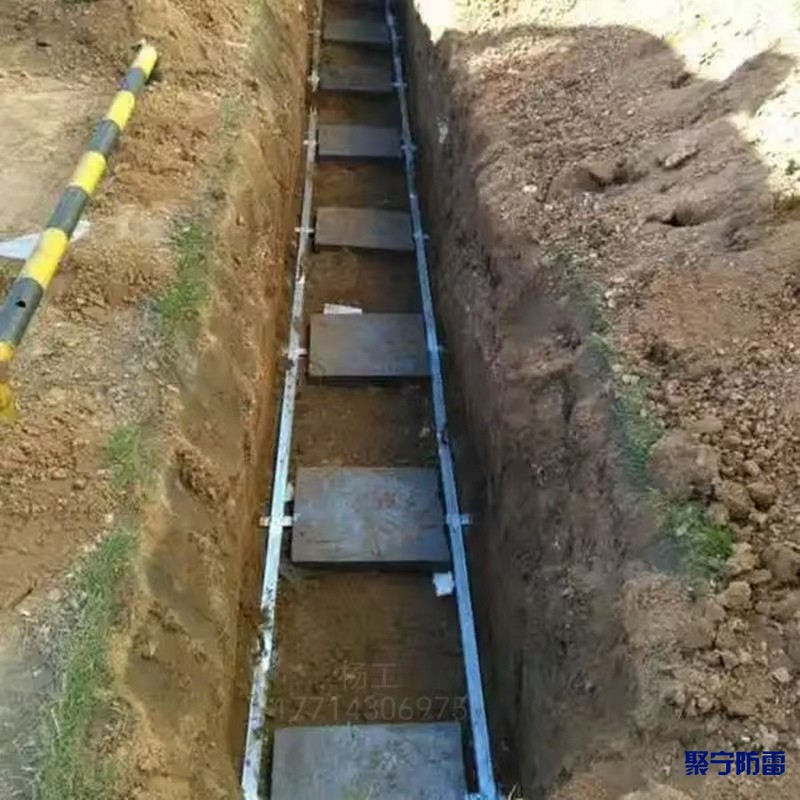

联合接地：所有建筑物基础钢筋应通过40×4mm镀锌扁钢连接，形成联合地网。

接地模块：建议使用非金属接地模块制作地网，以提高接地系统的耐腐蚀性和长期稳定性。

（3）等电位连接

金属构件连接：弹药库内的所有金属构件（如金属门窗、电缆外皮等）应与接地系统进行等电位连接。

信号线路保护：在信号线路和控制设备前安装适配的浪涌保护器（SPD），防止雷电感应电压侵入。

（4）电源系统防护

多级防雷保护：弹药库的电源系统应采用多级防雷保护，分为三个防雷区（LPZ0A-LPZ1、LPZ1-LPZ2、LPZ2-LPZ3）。

一级防雷：在总配电箱处安装通流容量≥10kA的电源防雷器。

二级防雷：在后级配电箱处安装通流容量≥20kA的电源防雷器。

三级防雷：在小型精密设备前安装通流容量≥10kA的座式电源防雷器。

（5）信号系统防护

监控系统防护：在监控设备的电源、视频和控制线路前安装适配的浪涌保护器，防止雷电感应电压对设备的损害。

传输线路保护：信号线路应采用屏蔽电缆或穿金属管埋地敷设，以防止雷电感应。

（6）其他措施

雷电预警系统：在强雷电地区，建议安装雷电预警系统，提前采取防护措施。

定期检测与维护：每年至少进行一次防雷设施检测，确保接地电阻符合要求，防雷器性能良好。

3. 防雷等级

根据《建筑物防雷设计规范》，弹药库属于二类防雷建筑物，其年预计雷击次数需通过公式计算，确保防雷措施符合规范要求。

4. 施工与验收

施工要求：防雷施工应由具备资质的专业队伍完成，施工过程中需严格把控材料质量和施工质量。

验收标准：施工完成后，需按照相关规范进行验收，确保接地电阻、避雷针保护范围、等电位连接等符合设计要求。

通过以上措施，可以有效降低雷击对弹药库的风险，确保弹药库的安全运行和人员生命财产安全。
