冲击接地电阻与工频接地电阻R换算关系

一、冲击接地电阻Ri(避雷针、接闪杆)

雷电流是微秒级、高频、超大瞬时电流，雷击瞬间接地装置表现出来的等效电阻。

a.物理现象:大雷电流会让接地极周边土壤电离击穿，等效散流面积变大;同时接地扁钢、引下线会显现电感。

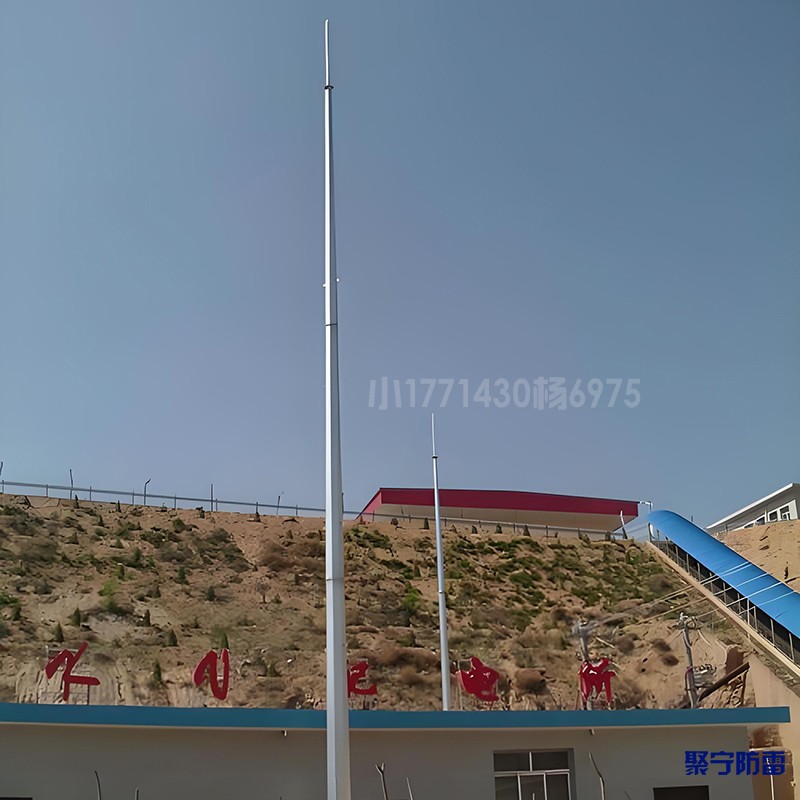

b.用途:直击雷防雷立避雷针。

瓦斯站独立避雷针要求:冲击接地电阻≤10

c.工频接地电阻R~(电气设备、保护接地、防静电)

用途:电机外壳保护接地、配电柜、设备联合地网、防静电接地。

瓦斯泵房设备联合接地网，工频接地电阻≤4Ω;管道防静电接地≤100Ω。

二、换算关系(GB50057附录C)

公式:R~=A×Ri

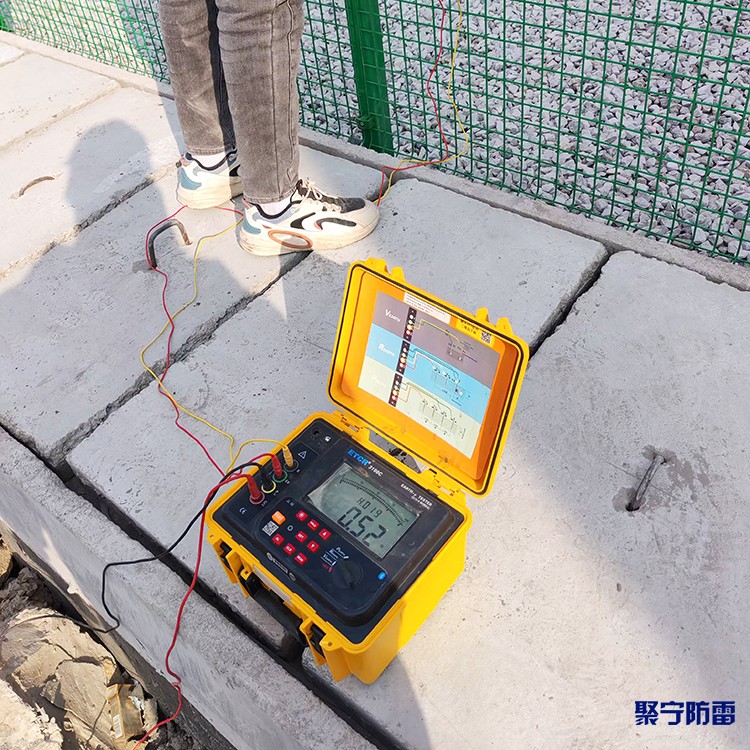

R~:实测工频接地电阻(摇表读数)

Ri:规范要求冲击电阻(瓦斯站独立避针）

A:换算系数，和土壤电阻率、接地体长度有关。

举例:瓦斯站土壤3000Ω·m，设计冲击≤10Ω，现场摇表测出来工频≤15Ω才算合格。
