避雷针冲击电阻和工频电阻区别

GB50057-2010附录C换算系数A完整计算方法

公式;R~=A×Ri

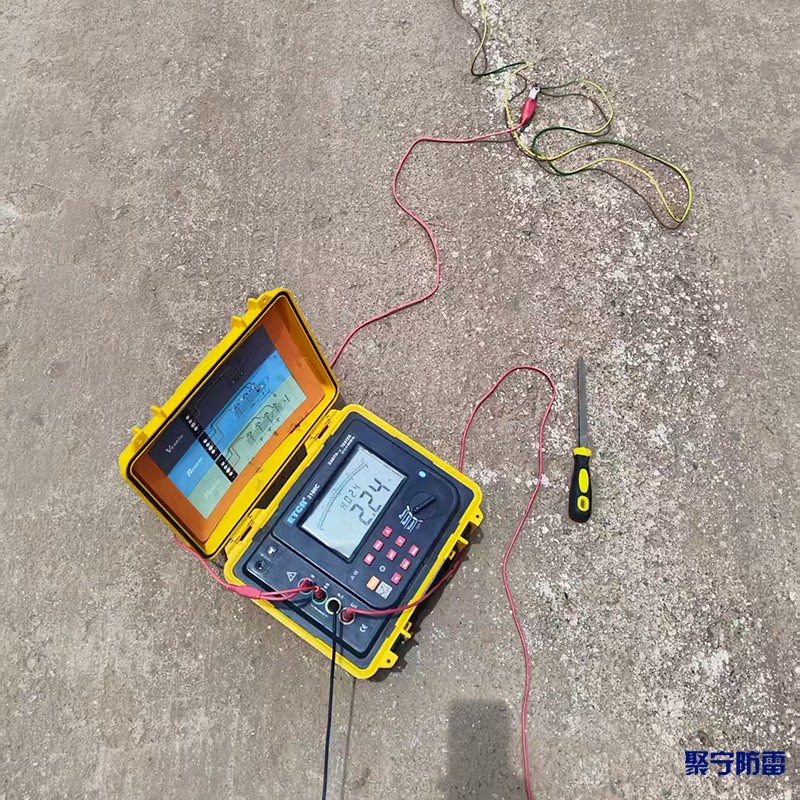

R~:接地摇表测出工频接地电阻(Ω)

Ri:规范要求冲击接地电阻(Ω)，瓦斯站独立避雷针Ri<10Ω

A:换算系数，A≥1，由2个参数共同决定

①土壤电阻率ρ(Ω·m）

②比值L/Le:接地体取长支线实际长度L÷接地体有效长度Le

第一步:计算接地体有效长度Le

Le=2√ρ  单位:Le(m);ρ(Ω·m)

举例：

1.ρ=100Ω·m,Le=2×√100 =20m

2.ρ=500Ω·m,Le=2×√500 ≈ 44.7m

注意:接地实际最长支线L如果>Le，取L=Le，比值L/Le=1，此时A=1，工频≈冲击电阻。

第二步:求比值L/Le

L:接地网最长一根水平接地支线实际敷设长度(m)。

瓦斯站独立避雷针地网，一般放射状接地，最长支线常见15-20m。

示例:矿区土壤ρ=300Ω·m，Le≈34.6m;最长支线L=18m

L/Le=18+34.6≈0.52

第三步:查A系数(规范图C.0.1曲线)

不同土壤电阻率对应曲线，横坐标L/Le，读出纵坐标A。
