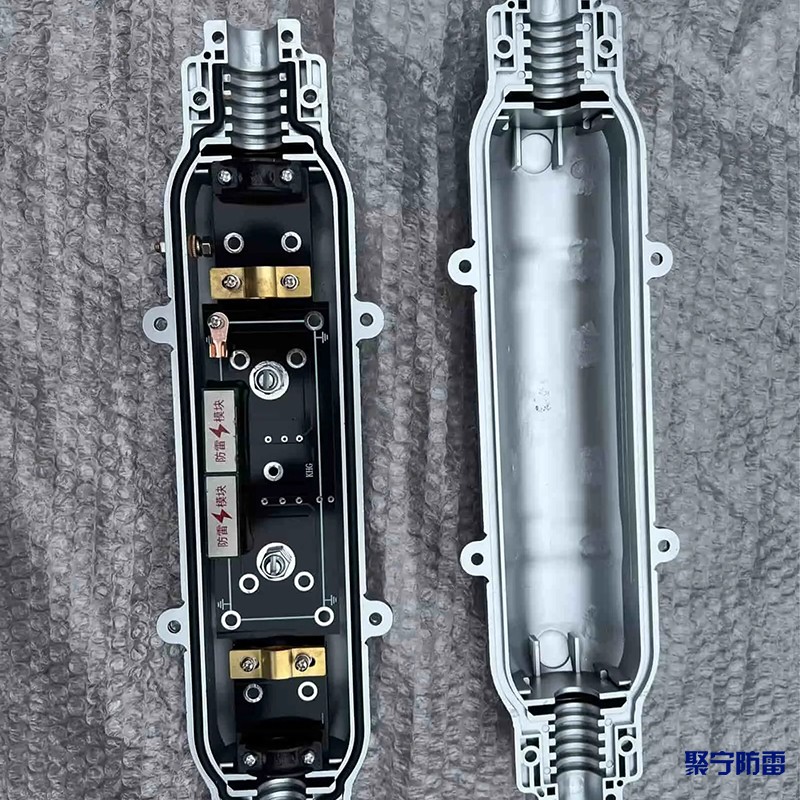

矿用本安型通信线路避雷器KHX50

这个设备通过了煤安认证和防爆认证，外壳用高强度钢板做成，能防尘防水（IP54防护等级），在-40℃到80℃的环境里都能工作。不管是雷电多发的山区煤矿，还是高湿多尘的井下巷道，它都能稳稳地守住通讯线路的安全。

矿用本安型通信线路避雷器KHX50（煤矿井口通讯防雷箱）的技术要求涵盖设计、性能、安装及环境适应性等多个方面，具体如下：

一、设计要求

1.多重综合保护

KHX50需依据《煤矿安全规程》设计，提供过流-熔断保护、过压-钳位保护、雷击浪涌及高幅值脉冲干扰信号入地泄放等多重保护功能，确保雷电等危险信号不会侵入井下，避免损坏通信设备或引发瓦斯爆炸。

2.高强度外壳

外壳应采用高强度钢板或压铸铝合金制造，具备抗冲击、防腐蚀特性，适应井口恶劣环境，确保设备稳定性和耐用性。

3.防尘防潮设计

所有进出线喇叭嘴装置需密封良好，防止粉尘和潮湿侵入设备内部，保证通信电缆接线牢靠且不易脱落。

4.本质安全电路

内部电路设计需为本质安全型，即使发生故障也不会产生足以引燃爆炸性气体的能量，从根源上消除电气火花风险。

二、性能指标

1.标称放电电流

通常为10kA（部分版本可达20kA），衡量防雷箱承受雷击的能力。

2.限制电压。

≤500V（具体数值可能因产品版本而异），确保防雷过程中不会因电压过高损坏通信线路或设备。

导通电压500V，即防雷箱开始工作的电压阈值。冲击放电电压≤800V，表示防雷箱能承受的最大冲击电压。响应时间≤1ns，针对电力线路误接、大功率设备开关机等产生的浪涌脉冲，快速响应并将干扰信号泄放至大地，确保通信信号稳定传输。接地电阻要求专用接地装置时接地电阻≤4Ω，综合接地网时接地电阻≤10Ω（具体以标准为准），确保雷电电流有效泄放。

三、安装要求

1.安装位置

应安装在井口房或专用接线箱内，位于线路进入井下的入口处，便于接入通信线路并保护整个通讯系统。

2.安装方式

可落地放置或挂放，使用膨胀螺丝或其他固定装置牢固安装，确保设备平稳不易晃动。

3.接线要求

区分输入端（LINE）和输出端（EQUIP），输入端连接来自室外或风险区域的通信电缆，输出端连接通往井下本安设备的电缆。

使用0.4~0.8线径的矿用通信电缆，确保接线牢靠，通信电缆不易脱落。

两端线路必须分开敷设，不可捆扎在一起，防止二次感应。

接地处理

接地线应尽可能短，使用4平方毫米铜缆，长度不超过5米。

接地线与接地系统可靠连接，安装时需断开设备，避免因电焊等强电流从地线引入而损坏设备。
