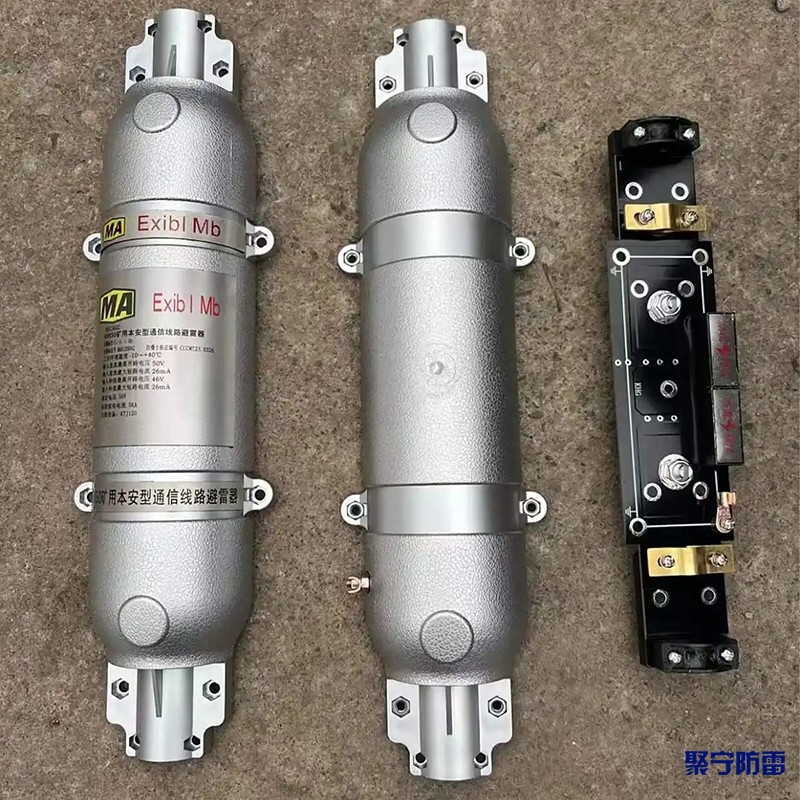

矿用本安型通信光缆线路避雷器

一、介绍

矿用本安型通信线路避雷器对矿用入井光缆通信线路的金属铠装层及金属屏蔽护层或光缆的金属加强筋等金属结构件对雷电浪涌高压，高电流构成的雷击危害通过避雷器的防雷控制板泄放到大地。

二、技术参数

三、安装方法

1.将入井光缆的金属铠装层及金属屏蔽护层及光缆的金属加强筋等金属结构件通过KHX50矿用本安型通信线路避雷器的汇流接头端处连接(控制板接线端子)。2.将KHX50矿用本安型通信线路避雷器雷内部控制板的接地端(控制板标识接地符合的接线端子)用导线引出壳体与大地良好接地。

3.在避雷器壳体的输入输出口加橡胶圈(橡胶圈对半切开)上下扣在光缆上，

密封区缠绕2X35X500的密封带。

4.在避雷器下壳体密封槽内嵌入9.0mm的密封条。

5.用8颗不锈钢螺丝拧紧避雷器壳体。

6.将避雷器壳体外的接地螺丝与大地接地端相连接(接地电阻<2Ω)。
