智能一体化浪涌保护器
一、产品用途
标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20～40kA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
具备SPD状态监测、空开状态监测和接地状态监测功能。产品可通过485通信连接。
二、产品特点
1.选用优质压敏电阻，性能稳定可靠。
2.适用于不同电网制式，保护更全面。
3.高雷电放电能力，ns级响应速度。
4.内置过热断路装置。
5.失效检测指示。
6.可通过485通信连接
7.35mm导轨安装，标准模块化设计。
8.节能、环保，安装简单、方便，无须特殊维护。
9.能监控SPD、空开、接地状态
10.准确记录雷击次数及产品内部温度
三、技术参数
名称 | 规格 | 雷电冲击 电流 Iimp(kA, 10/350μs) | 标称放电 电流 In(kA, 8/20μs) | 最大放电 电流 Imax(kA, 8/20μs) | 电压保护 水平Up(kV) | 响应 时间 tA(ns) | 额定工 作电压 Un(VAC) | 最大持续 工作电压 Uc(VAC) | 漏电流 0.75U1mA(μA) | 工作温度(℃) |
单相电源防雷模块 | 智能一体化、四位数码管、485 | -- | 20 | 40 | 1.8 | ≤25 | 220 | 385 | ≤20 | -40～+85 |
-- | 30 | 60 | 2.1 | |||||||
-- | 40 | 80 | 2.2 | |||||||
-- | 60 | 120 | 2.5 | |||||||
-- | 80 | 140 | 3.2 | |||||||
15 | 50 | 100 | 2.0 | |||||||
三相电源防雷模块 | 智能一体化、四位数码管、485 | -- | 20 | 40 | 1.8 | ≤25 | 380 | 385 | ≤20 | -40～+85 |
-- | 30 | 60 | 2.1 | |||||||
-- | 40 | 80 | 2.2 | |||||||
-- | 60 | 120 | 2.5 | |||||||
-- | 80 | 140 | 3.2 | |||||||
15 | 50 | 100 | 2.0 |
四、产品尺寸图

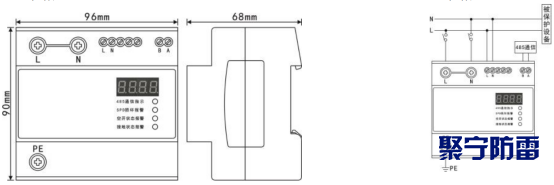

1.单相浪涌保护器

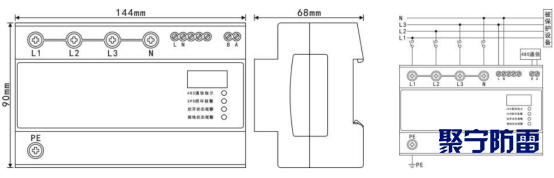

2.三相浪涌保护器
