智能接地电阻系统在线监测仪(回路法)

一、产品介绍

接地系统监测仪专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS485有线通信传输数据，实现远程在线监测。监测仪内置传感器与电路板，完全封闭，具有防雨淋、防尘、耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。

可以单个安装使用，也可以通过RS485通讯方式自行组建成有线网络系统使用。有线网络系统由监测仪、监控软件、【通讯器、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于近距离（1500米距离内）接地电阻监测。

二、产品用途

适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。

三、产品特点

1.非接触测量，不影响接地效果和设备的正常运行。

2.LCD显示监测值，可设置报警临界值，具有声光报警指示。

3.可独立安装使用，也可以自行组建成有线网络系统使用。

4.内置传感器与电路板，完全封闭，具有防防尘、耐高低温、防腐、阻燃。

5.使用超微晶磁芯，具有高精度、高稳定性和高可靠性。

6.对外提供RS485通信方式，通信方式与帧格式可定制。

7.电源与有线通信电路设计有雷电防护线路，产品工作更可靠。

四、技术参数

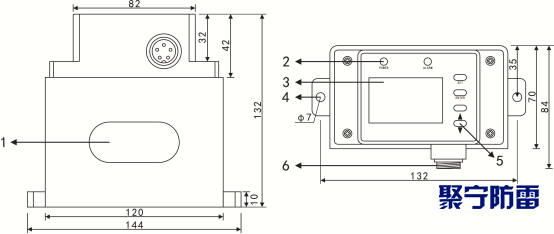

五、监测仪结构

六、安装

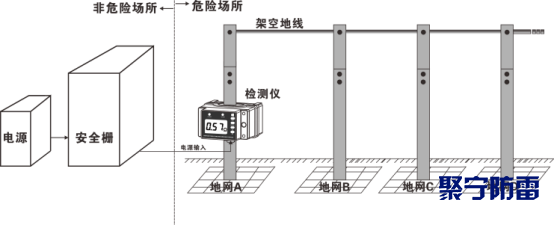

1.独立安装

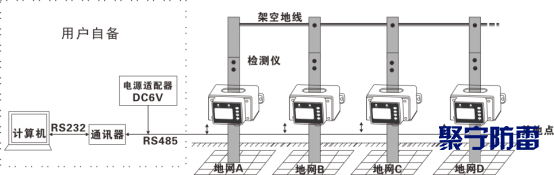

2.有线网络系统
