旅游区游客中心屋面接闪带方案设计

南京聚宁防雷科技有限公司旅游区游客中心屋面接闪带方案设计

一、设计内容

依据GB50057-2010《建筑物防雷设计规范》，该建筑物防雷类别属于第三类。

直雷击的防护：直雷击的防护应采用避雷针或避雷带。按照滚球法计算被保护物应在接闪器的保护范围内，接地电阻不大于10Ω。

避雷装置包括：接闪器、引下线和接地装置。

2、施工措施

2.1避雷带施工工艺

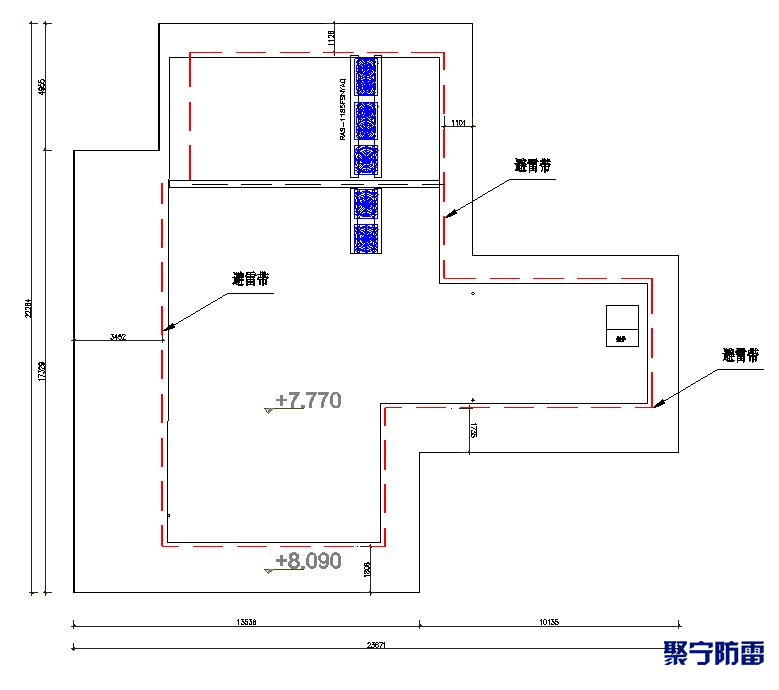

（1）接闪带采用φ10mm镀锌圆钢依建筑形状沿着四周制作，为隐蔽美观，避雷带向屋面内侧缩进，沿着原有建筑横梁敷设（见下图所示）。接闪带要高度一致平正遇到转角距离缩短至0.5 m，在屋面处避雷网格敷设不大于20m*20m或24m*16m的网格，用于保障建筑物设施正常稳定运行、人员不受雷击损害。

（2）固定支架高度不小于150mm，各固定支架间距应均匀，每隔1m设置。转角处两边的支架距转角中心不大于250mm，且每个固定支架能承受 49 N(5kg.f)垂直拉力。

（3）接闪带不应有高低起伏和弯曲现象，距离建筑物应一致。

（4）接闪带之间的连接应采用接焊方法，焊接接头采取防腐处理。圆钢之间搭接长度不应小于圆钢直径的6倍。

2.2引下线施工工艺

（1）引下线采用-40×4mm镀锌扁钢敷设，多根引下线时，其平均间距不应大于25m，沿建筑的外墙平正顺直、无急弯引下。

（2）引下线两端应分别与接闪器和接地装置做可靠的电气连接，安装应平正顺直，焊缝饱满，无虚焊、漏焊，距离附近其它已建电气线路安全距离不小于1m，引下线上应无附着的其他电气线路。

（3）引下线与接闪带之间、引下线与接地预留点之间的连接应采用接焊方法，焊接接头采取防腐处理。扁钢与圆钢之间搭接长度不应小于圆钢直径的6倍。扁钢与扁钢之间搭接长度不应小于扁钢宽度的2倍。

2.3其他

（1）利用手持切割机拆除原有与旧的避雷带和引下线，拆除后放置甲方指定地点。

（2）引下线和避雷带安装时，搭设梯子或者架设脚手架作业，人员采取安全防护措施。
