避雷塔及接地安装

南京局宁防雷避雷塔及接地安装

一、施工流程

1. 前期准备

地质勘探：确认土壤电阻率（若＞100Ω·m，需降阻措施如换土或降阻剂）。

材料验收：避雷针塔镀锌层厚度≥80μm，无破损。

2. 基础施工

基坑尺寸：3m×3m×3m（具体依土质调整）。

混凝土浇筑：C30混凝土，预埋地脚螺栓（与塔基法兰匹配）。

接地网：

采用40×4mm镀锌扁钢，环形敷设（周长≥20m）。

垂直接地极：L50×50×5mm角钢，长度2.5m，间距5m。

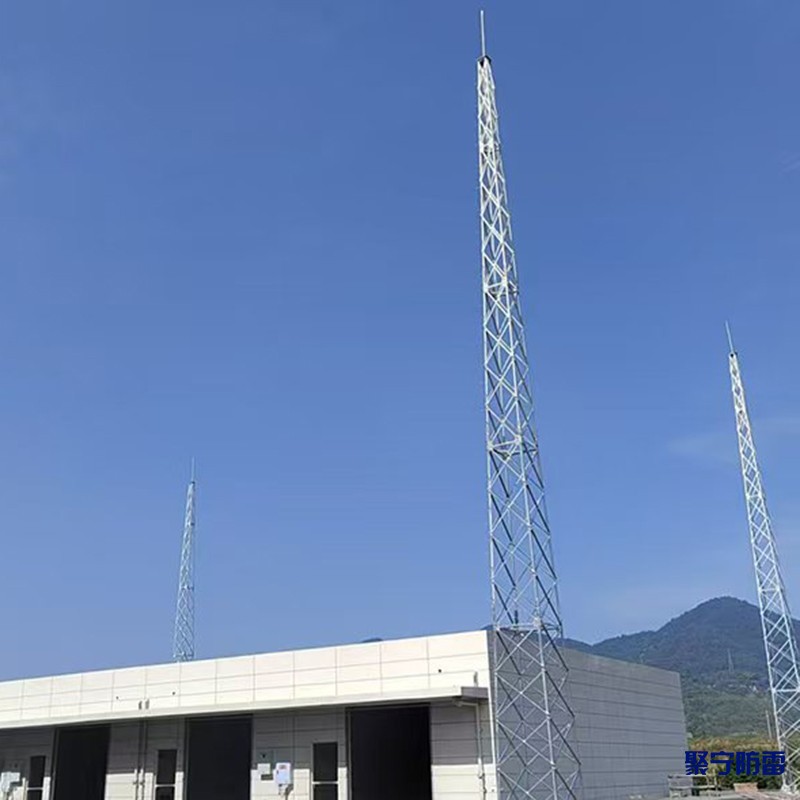

3. 塔体安装

分段吊装：

使用25吨吊车，每段≤10m，法兰螺栓紧固（扭矩值按设计标准）。

垂直度偏差≤1/1000（全高偏差≤35mm）。

避雷针安装：针尖与塔顶焊接，并做防腐处理。

4. 引下线与接地

引下线：2根≥50mm²镀锌钢绞线，对称敷设。

接地测试：施工后实测接地电阻≤4Ω（不达标时增打接地极或使用降阻剂）。

二、验收与维护

1.验收标准

依据GB 50601-2010《建筑物防雷工程施工与质量验收规范》：

塔体垂直度、接地电阻、焊接质量全检。

2.维护计划

年度检查：接地电阻测试、螺栓紧固度、锈蚀情况。

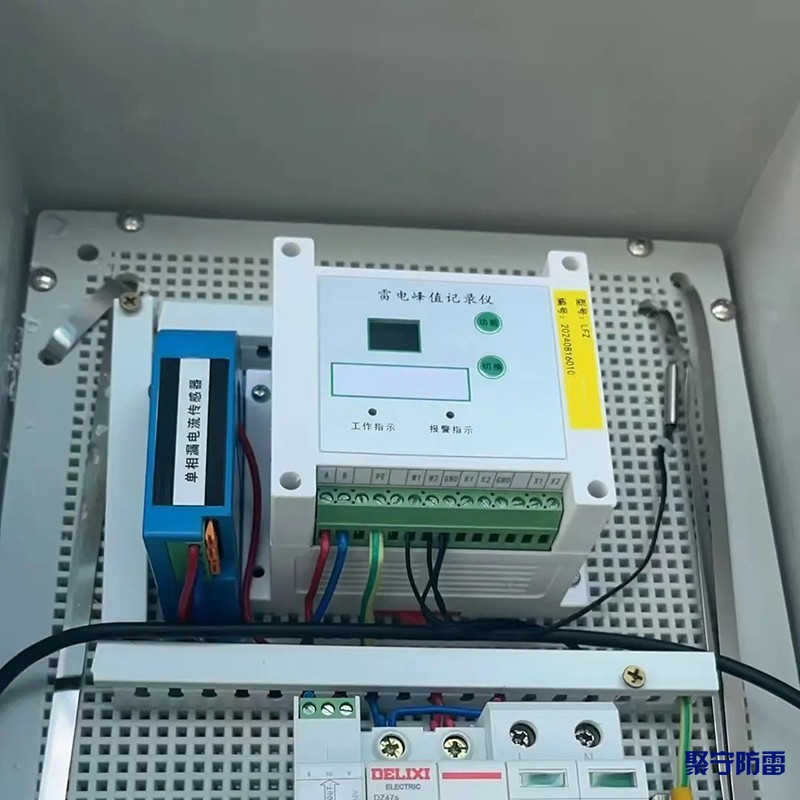

雷雨后检查：记录雷击次数，评估接闪器损耗。
