古建筑防雷措施设计

苏古沁都宫（大经堂）坐北朝南，砖木结构藏式建筑。整体两层，局部三层，南北长27m，东西宽22m，高10.5m。

苏古沁都宫屋顶及屋顶装饰物上敷设有一圈接闪带，屋顶高差部位采用引下贯通的连接方式敷设有接闪带，突出屋面的金属物与接闪带有效连接，在苏古沁都宫的东西侧山墙和北立面各敷设有两条引下线，共敷设有六条引下线，接闪带和引下线为Φ8mm圆铜制作，每条引下线安装有一组接地装置。

苏古沁都宫接闪网格形成的面覆盖整个屋面，形成不大于10m×10m或12m×8m的网格，引下线平均间距小于18m，符合第一级防雷古建筑的设计要求。

在苏古沁都宫的东侧两条引下线间重新安装一组接地装置，在苏古沁都宫的西侧两条引下线间重新安装一组接地装置，在苏古沁都宫的北立面两条引下线间重新安装一组接地装置，共设计3组接地装置。在其中一根引下线旁安装接地电阻在线监测仪，另一根引下线上安装雷电流峰值监测仪。

本次宝善寺防雷工程设计以安装接地装置，共计安装19组接地装置。

(1)接闪导线

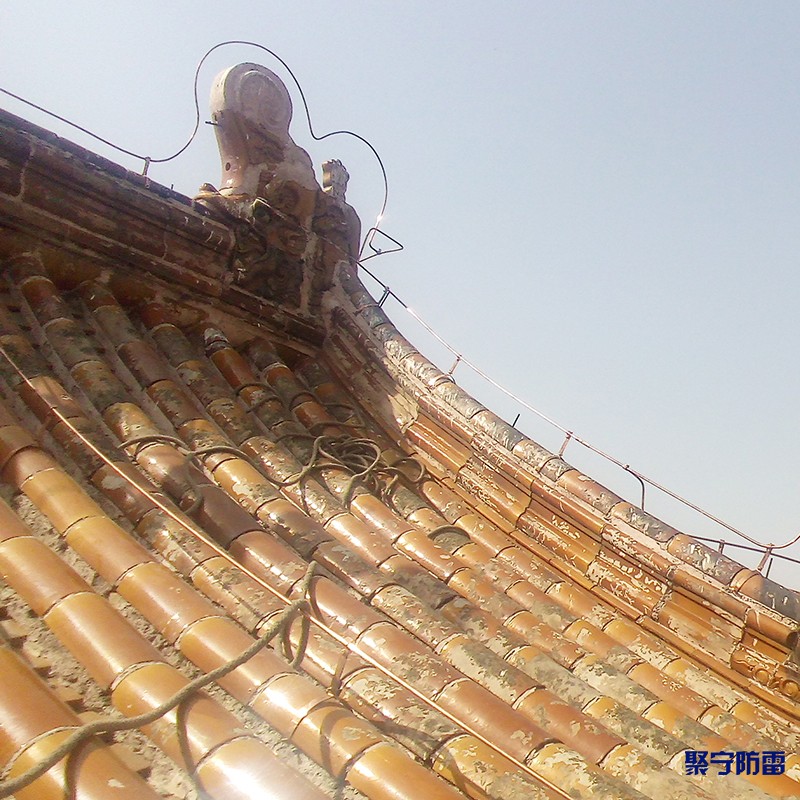

每座建筑按图示位置安装敷设接闪导线，所有接闪导线要做有效连接。

要求：在施工现场依建筑屋面及外墙上形状安装。接闪导线安装 后要达到：高度一致、平正顺直；弯曲处要随形、转角要圆润。

接闪导线接茬、连接处，采用放热焊接做法。

要求：焊接的导体必须完全包在接头中，要保证连接部分的金属完全熔化、牢固连接在一起，接头要平滑且无贯穿性气孔。

(2)固定支架

支撑接闪导线的固定支架由：卡箍、支撑杆、卡片组成。支撑杆 上端焊接卡片卡住紫铜棒，下端焊接卡箍，支架垂直高度150mm;固定支架间距为900—1000mm。固定支架卡片处紫铜棒被卡位置要套黄 腊管。

要求：依建筑屋面及外墙形状、大小逐一测量制作每一个固定支 架，安装要卡紧、安牢。每个支架各部位焊接要周正、平直、牢固。 固定支架不得钉入瓦、砖、石上。支架各部位连接采用氩弧焊接法。

(3)引下线

引下线采用明敷做法，以人行通过地面向上1.8 m 位置安装断接 卡连接Φ8mm 紫铜棒；人行通过地面向上至2.7m置引下线外套壁厚3mm、直径32mm交联聚乙烯管。

要求：引下线固定在墙体时，固定支架必须安装在墙体砖缝中。 交联聚乙烯护套管颜色要选用与所贴文物建筑颜色一致。每条引下线上必须要在醒目位置安装写有“雷雨天有电远离3米以外”的告知牌。

(4)电解离子接地极

引下线垂直入地后向水平方向距离建筑外墙散水或基础1 m 装电 解离子接地极埋深在当地冻土层(2米)以下。

要求：电解离子接地极应采用接地井深埋方式安装，利用专业打 井机挖出直径120 mm,深5.2m的接地井中。

将垂直接地极连同焊好的接地线共同放入井内后，向井内回填土。
