屋面常见设备防雷设计

一、屋面需要做防雷的常见设备

中央空调外机、冷却塔、楼顶风机、电梯机房、通信基站、光伏板、消防稳压罐、楼顶水箱、亮化灯具、弱电箱等露天金属设备。

二、核心防雷三步走（标准规范做法）

第一步：装接闪保护（避雷针/避雷带）

1. 小型屋面设备：加装专用屋面避雷针，高度高出设备最高点30–50cm，形成保护范围。

2. 多设备成片：利用原有屋面避雷带、女儿墙避雷带做统一覆盖保护icon。

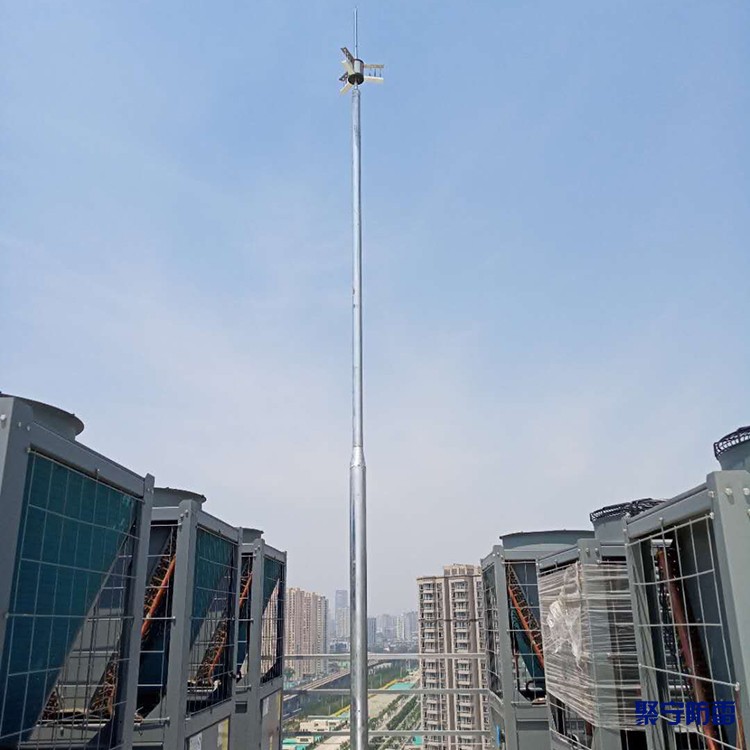

3. 高耸设备（基站、风机）：单独立玻璃钢/不锈钢icon接闪杆。

第二步：金属设备等电位连接（最关键）

所有屋面金属设备必须就近和屋面避雷带、钢筋、金属管道做等电位连通icon：

- 设备金属外壳、机架、金属支架

- 空调外机、冷却塔底座、风机底座

用镀锌扁钢/铜编织带可靠焊接或螺栓连接，杜绝悬浮金属体，防止感应雷反击。

第三步：接地+线路防雷

1. 接地：设备防雷引下线接入建筑原有防雷接地网，接地电阻icon要求 ≤1Ω～4Ω（看建筑规范）。

2. 电源线、信号线：入户处加装浪涌保护器SPD，防雷电波沿线路窜入烧坏设备。
