南京聚宁防雷液化气罐营业站库房防雷接闪带安装改造

南京聚宁防雷液化气罐营业站库房防雷接闪带安装改造

一、避雷带

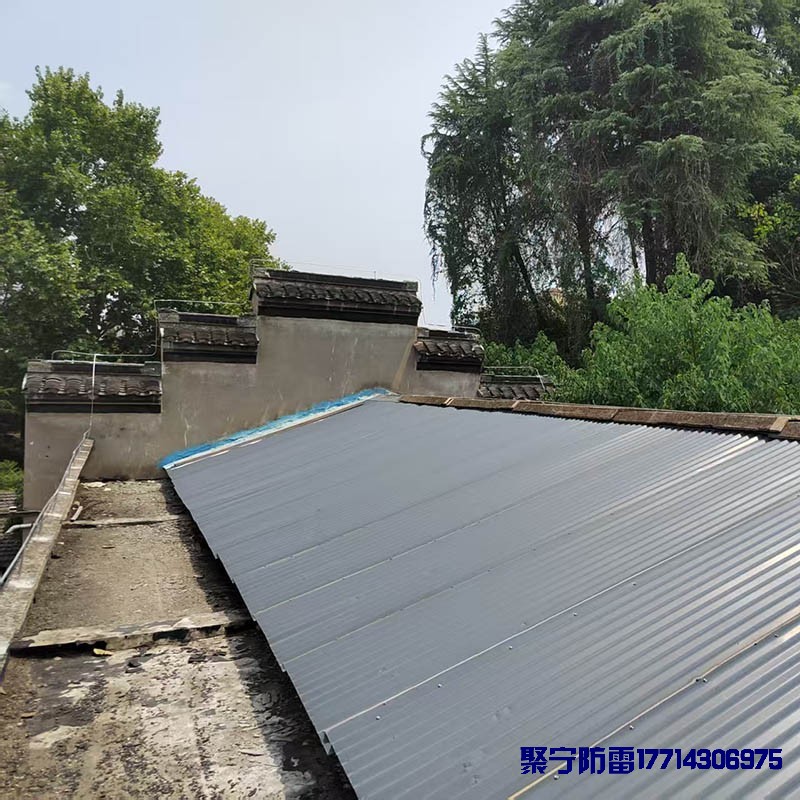

（1）接闪带采用φ10mm镀锌圆钢依建筑形状沿着四周制作。避雷网格敷设不大于10m*10m或8m*12m的网格，用于保障建筑物设施正常稳定运行、人员不受雷击损害。

（2）支架采用圆钢支架，支架高度不低于150mm，各固定支架间距应均匀，每隔1m设置。转角处两边的支架距转角中心不大于250mm，且每个固定支架能承受 49 N(5kg.f)垂直拉力。

二、引下线施工工艺

（1）引下线采用25*4mm镀锌扁钢设置2根，其平均间距不应大于18m，沿建筑的外墙平正顺直、无急弯引下。

（2）在各引下线上距地面1m处装设断接卡。地面上1.7m的一段接地线,应采用改性塑料管保护。

三、接地装置设置

（1）接地体在土壤中的埋设深度不应小于0.6m，宜埋设在冻土层以下。水平接地体应挖沟埋设，钢质或铜质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置。

（2）垂直接地体坑内、水平接地体沟内宜用低电阻率上回填并分层夯实。

（3）接地装置宜采用热镀锌钢质材料。在高土电阻率地区，宣采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。

（4）水平接地体可采用40×4mm热镀锌扁铁和石墨降阻模块，垂直接地体可采用50×5mm热镀锌角铁或铜包钢接地棒。
