矿区瓦斯抽采站避雷针（接闪杆）设置方案

南京聚宁防雷科技有限公司矿区瓦斯抽采站避雷针（接闪杆）设置方案

执行规范：GB50057‑2010《建筑物防雷设计规范》、QX/T150‑2011《煤炭工业矿井防雷设计规范》、GB50471‑2018瓦斯抽采工程设计标准

瓦斯放空管属于第一类防雷（滚球半径30m）；瓦斯泵房、压缩机房属于第二类防雷（滚球45m），严禁直接把金属避雷针焊在瓦斯设备、管道本体上，防止反击、侧闪引爆瓦斯。

一、总体布置原则（强制）

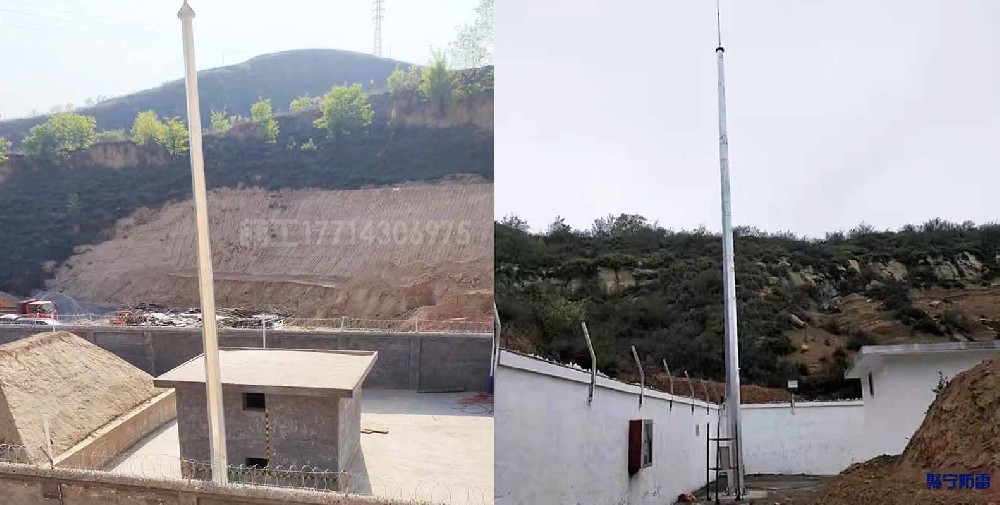

1.优先独立接闪杆（玻璃钢绝缘接闪杆最优），不要直接安装在泵房屋面钢结构上；金属避雷塔必须满足间隔安全距离。

2.间隔距离（防爆红线）

独立接闪杆、引下线、接地体，与瓦斯管道、设备、金属罐体水平净距≥3.5m；地中接地网之间距离≥5m，不能和设备防静电地、电气保护地混接连通，防止地电位反击打火。

3.保护范围使用滚球法计算；瓦斯放空管口，无管帽时，管口上方半径5m半球必须完全纳入接闪保护 。

二、分区点位设置

1）瓦斯放空管（最高危，一类防雷）

1.采用玻璃钢绝缘接闪杆，杆体高出放空管口5‑6m；

2.杆体与放空金属筒体、管线水平距离≥3.5m；

3.多根放空管：管间距＜70m共用1支；＞70m增设1支；

4.❌禁止避雷针直接固定在放空管本体上。

2）瓦斯泵房、压缩机房（二类防雷）

1.场地对角布置2支独立接闪杆，高度高出屋顶4‑5m，滚球全覆盖泵房、机组、防爆配电柜；

2.底座距离泵房墙体≥3m，避开屋面钢结构、排风管；

3.不建议直接在房顶立金属针，容易发生侧闪对厂房设备放电。

3）阀组区、缓冲储气罐、露天管路

1.沿管廊高点每80‑100m布置一支玻璃钢接闪杆；重点保护露天法兰、阀门（法兰容易泄漏瓦斯）；

2.全部露天工艺设备纳入保护范围，不留盲区。
