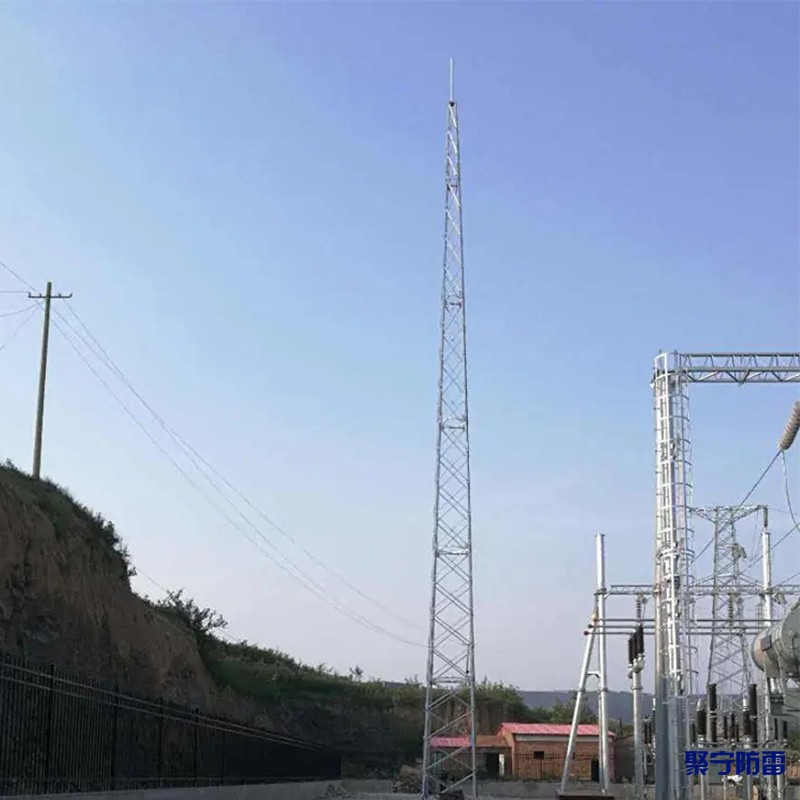

独立避雷塔与被保护建筑安全距离

独立避雷塔用于一类防雷建筑、油库储罐、光伏电站、升压站、危化仓库，塔体独立接地，防止雷电反击引燃危化品。

1. 平面布置位置

·储罐区：储罐外围四角合围布置，每座储罐完全被滚球保护区包裹，禁止塔贴罐壁。

·光伏电站

o小型电站：中心1座高塔保护箱变、逆变器房；

o大型地面光伏：阵列四周均匀布塔，塔间距70～80m，方阵四角必设避雷塔。

·变电站/配电室：配电装置四周、主控楼外侧空旷处，远离高压母线。

·露天堆场（粮棉、原料）：场地四角+长边中点，形成合围保护。

2. 强制安全距离（防反击，国标强制）

1）空气间隙（水平净距）

·一类危化建筑（油库、炸药、燃气）：≥3m，按公式S≥0.4Ri+0.04Hx校核；

• S：独立避雷塔与建筑物金属构件、外墙、管道之间

最小水平空气间隙，单位：m

• Rᵢ：独立避雷塔接地装置冲击接地电阻，单位：Ω

• 一类危化场所规范要求Rᵢ ≤10Ω

• Hₓ：被保护建筑物上需要验算点的高度，单位：m

• 验算外墙底部：Hₓ=0

• 验算屋顶设备、呼吸阀、储罐顶部：填对应设备高度

·二类/三类普通厂区：最小不小于3m；

·避雷塔接地网与建筑基础土壤间距≥5m。

2）与人行道路安全距离 塔基础、接地极距人行道、出入口≥3m；不足 3m 时路面铺设5～8cm沥青/碎石隔离层，消除跨步电压。
