防雷接地网怎么做？

一、先说标准（最重要）

接地电阻：普通建筑 ≤4Ω；机房 / 数据中心 / 精密设备 ≤1Ω；易燃易爆 ≤10Ω

埋深：水平地网 ≥0.5m；人行通道下 ≥1m

垂直接地极：长 2.5m，间距≥5m

网格：≤20m×20m

材料：热镀锌（圆钢≥Φ12、扁钢≥-40×4、角钢≥L50×5）

二、两种常用做法（自然地网 / 人工地网）

1.自然接地网（建筑基础，优先用，省钱又稳）

利用桩基 + 底板钢筋做地网，寿命长、电阻稳。

2..桩基（垂直接地体）

每根桩破桩头后，选对角 2 根主筋

用Φ12 圆钢环形焊接连通

焊接：圆钢搭接≥6d、双面满焊

焊口清渣、刷沥青漆防腐

3.底板 / 地梁（水平接地网）

底板上下层钢筋，选2 根通长主筋

纵横交叉处全部跨接焊通，形成≤20m×20m 网格

梁柱交点、柱筋与地网可靠焊接（每柱≥2 点）

4.引出测试点

在外墙 ±0.5m 处留2–4 个接地测试箱

用 **-40×4 扁钢 ** 从地网引出至测试点

5.人工接地网（无基础 / 设备区 / 独立防雷）

挖沟→打垂极→铺扁钢→焊接→降阻→回填→测试

6.选址与开挖

选潮湿、土层厚≥1.5m、远离岩石 / 建筑垃圾

距建筑≥1m、距人行道≥3m

挖沟：宽0.4m、深0.8m，按20m×20m网格布置

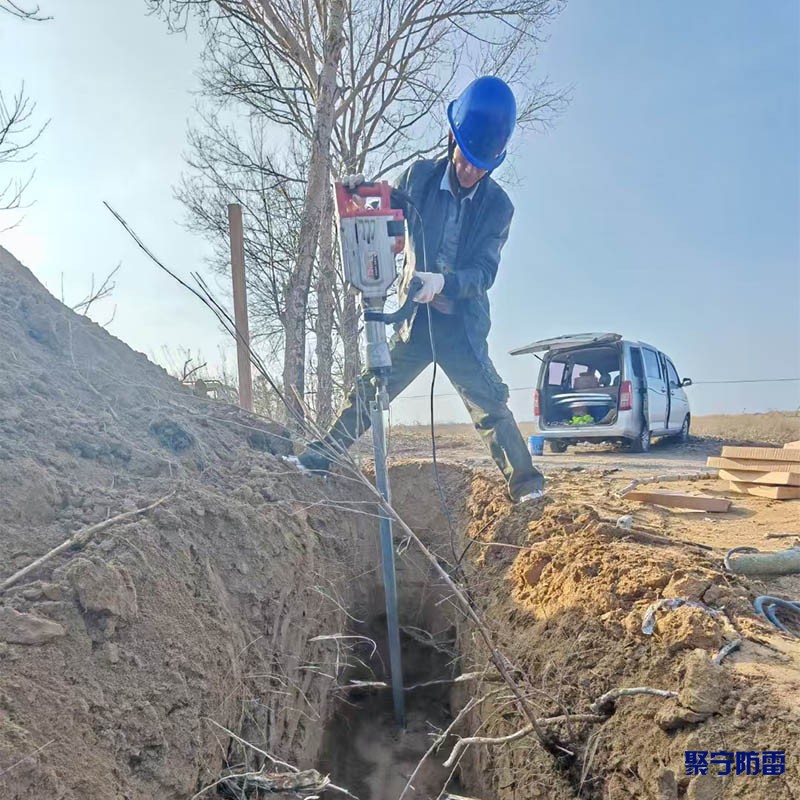

垂直接地极（L50×5 角钢 /Φ20 圆钢）

长2.5m，垂直打入沟底

间距5m，转角处必打一根

水平接地体（-40×4 热镀锌扁钢）

沿沟底铺设，与每根垂极双面满焊

扁钢搭接：≥2 倍宽度、三面施焊

7.焊接要求（必严）

焊缝饱满、无虚焊 / 气孔 / 夹渣

所有焊口清渣→刷沥青漆两遍防腐

8.降阻处理（电阻偏高时）

土壤电阻率 > 100Ω・m：

换填：沟底铺 100mm 厚粘土 / 细土

降阻剂：垂极 / 扁钢周围包裹降阻剂（20kg / 极）

接地模块：每 5m 埋 1 块，与扁钢焊接

9.回填

用细土/粘土分层夯实，不含石块/硬物

地面恢复原状

10.引出与标识

用 **-40×4 扁钢 ** 引出至设备基础 / 外墙测试点

做好接地标识
