雷电峰值记录仪（可联网）

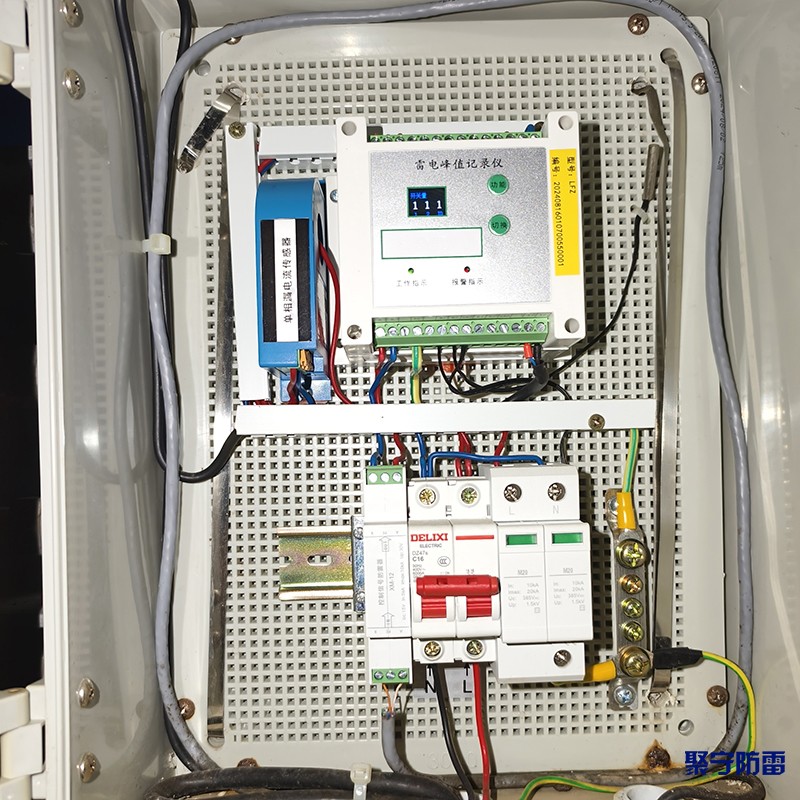

一、面板标识说明

指示灯

工作指示（绿灯）：常亮 = 设备正常通电运行；闪烁代表采集信号

报警指示（红灯）：发生雷击触发记录时短时点亮；故障时持续亮

按键

✅ 【功能】键：确认/进入菜单

✅ 【切换】键：翻页、选项上下切换

显示屏：LCD液晶窗口，显示雷击次数、峰值电流、发生时间、设备参数

二、基础上电流程

接线完成后接通AC220V电源，设备自动上电自检；工作灯点亮。

⚠️ 严禁带电插拔罗氏线圈传感器！安装时线圈卡扣环抱避雷引下线，闭合锁死。

正常待机界面：默认显示累计雷击总次数。

三、按键基础操作逻辑

1. 查看历史雷击记录

1）短按【功能】键，进入历史记录列表；

2）反复按【切换】键，逐条翻阅：雷击序号→雷电流峰值(kA)→雷击发生时间；

3）长按【切换】键2秒，退回待机主页。

2. 系统菜单设置（时间、地址、清零）

1）长按【功能】键3秒，进入系统设置菜单；

菜单选项一般包含：

时间校准（年/月/日/时/分）

485通讯地址（多台组网时设置）

记录阈值（触发记录最小雷电流）

清除全部历史记录（谨慎操作！清除后数据无法恢复）

2）【切换】键移动光标/修改数字；【功能】键确认当前参数。

3. 快捷返回

任意界面长按【切换】2秒，退出菜单回到主页面。
