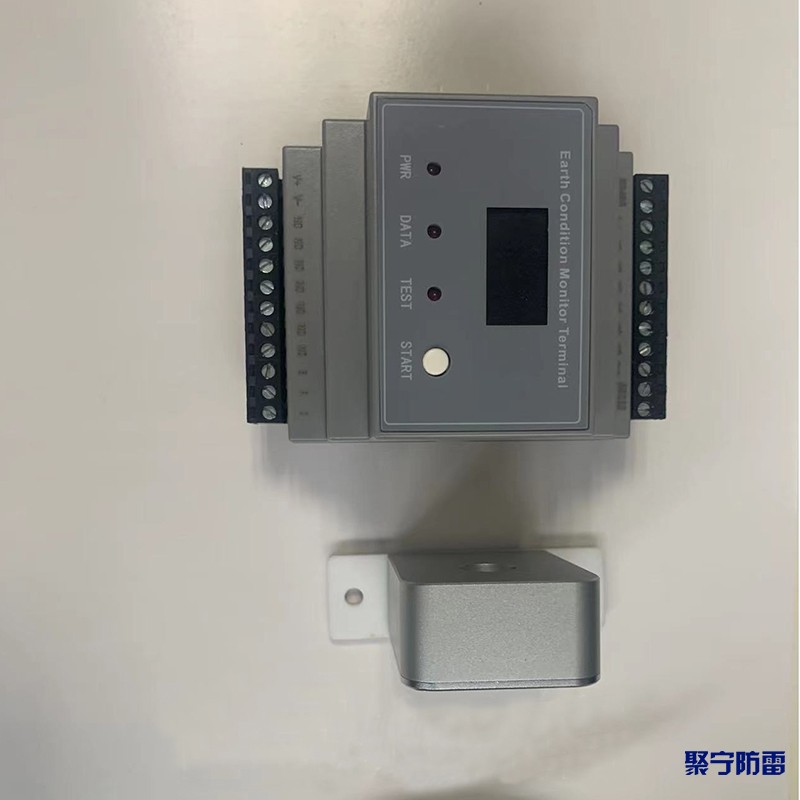

浪涌峰值记录仪

一、功能介绍

浪涌峰值记录终端与专用监控软件配合可组成智能浪涌监测系统，上位机通过软件可通过有限或者无线方式实时调取终端内部存储器对应的端口状态、浪涌数据、同步设备时钟，监控软件可在后端（机房侧）并入动环监控系统，即通过中为监控软件的ODBC组件（开放式数据库），将设备数据和信息写入SQLServer(数据库服务系统)中，然后接受动环监控系统从SQLServer中取走数据，动环监控系统将设备数据和信息关联到其自身软件中，完成浪涌监控和动环监控后端的横向链接。标准35m认秦铺m曝感栋费损D谎寿得雅圍ODBUS-RTU协议4路开关量采集端口。

二、端口介绍

1路浪涌峰值采集端口，T1/T2/T3通用，触发灵敏度可调，可保存9999次浪涌记录(极性、峰值、浪涌发生日期时间及最后一次浪涌的波形)。

1路直流供电端口，为终端电源接入端口。

1路RS485通信串口，从机通信端口（与上位机通信的端口，通信协议兼容Hw产品）。

1路RS232通信串口，主机通信端口（与下位机通信的端口）。默认协议为地网状态监测终端的非标通信协议（兼容ETCR3000自定义协议）。也可通过协议定制实现简单的通信网关（数据网关）功能。使用微型罗氏线圈，绝缘底座实现隔离安装，传输线缆采用射频屏蔽电缆。
