雷电峰值记录仪（峰值、波形）

一、产品用途

雷电峰值记录仪（峰值、波形）可对安装在对安装在配电箱输电线、工控线上罗氏线圈或接闪装置或引下装置上罗氏线圈传回的模拟微分信号进行波形还原，通过处理器计算可对雷电流的波形、极性、峰值、电荷量、比能量、时间和次数或线路上入侵浪涌的极性、峰值、能量、时间和次数进行记录，不但可为被保护建筑物的雷电防护研究提供大量的实测数据，客户还可通过查看历史数据了解防雷产品泄放雷电次数、雷电大小及雷电侵入建筑物的途径。

二、产品功能

● 雷击计数● 电荷量记录● 时间记录● 远程设置

● 数字通讯● 峰值记录● 极性记录● 能量记录

三、产品特点

1.雷电记录仪使用柔性罗氏线圈，便于在各种接闪或引下装置上安装使用

3.雷电监测仪使用无源积分电路并配合高速A/D转换芯片，波形采集带宽广，还原精度高。

3.对外可提供RS485、10/100M网络、433M无线、2.4G无线和GPRS的通信方式，通信方式与帧格式可定制。

4.电源与有线通信电路设计有雷电防护线路，产品工作更可靠。

5.具有多种安装支架选择，外壳防护等级达到IP66可直接安装与户外各种立杆、墙面、导轨上。

四、技术参数

五、产品尺寸图

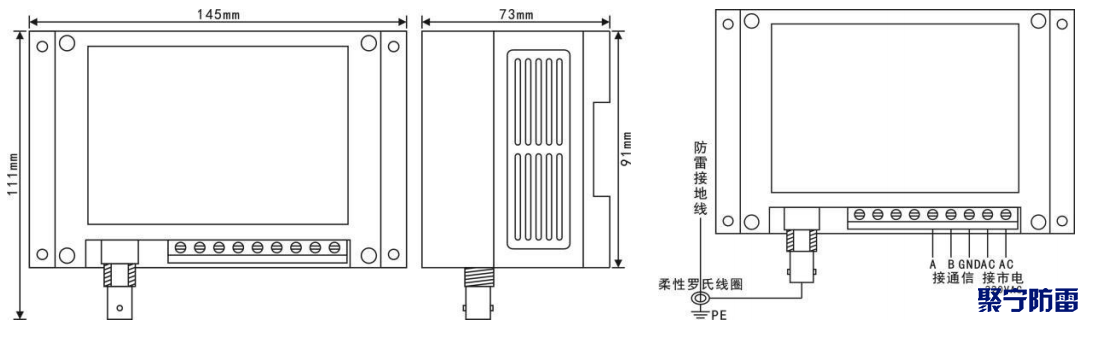

1.感应雷\485

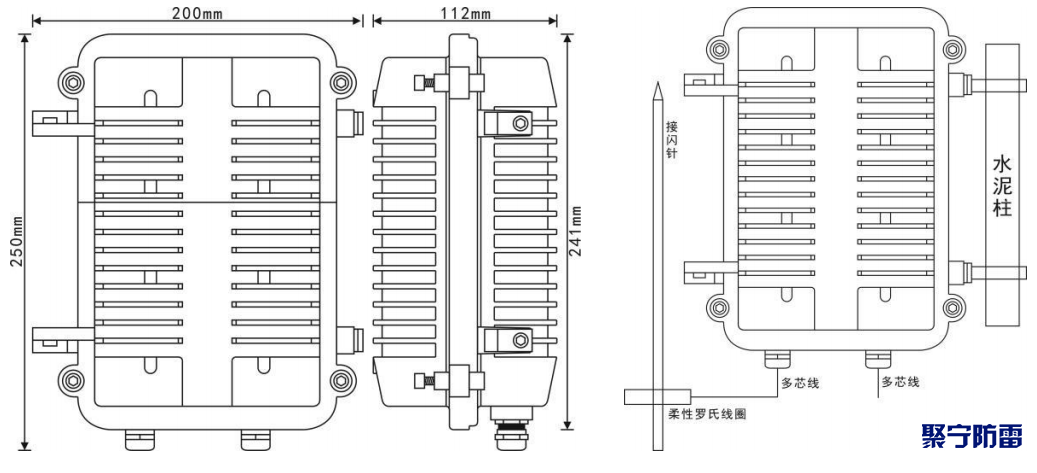

2.直击雷\485
