千年古树避雷针

一、接闪器的选择

接闪器的选择应满足防雷技术要求，不影响古树名木景观，可选择下列接闪器：

a）独立设置的避雷针、避雷塔；

b）设置于古树名木附近建筑物上的避雷针、避雷塔；

c）设置于树体主干上的避雷针；

d）独立设置的避雷线，应采用镀锌钢绞线作避雷线，其截面积不应小于50 mm2。

2、避雷针、塔的设计，其选材和几何尺寸，应考虑其机械强度、防腐等因素。

3、设置于树体上的接闪器，推荐使用杆式避雷针，玻璃钢避雷针、镀钛合金避雷针、先导放电避雷针其相关参数应

符合表1的要求。

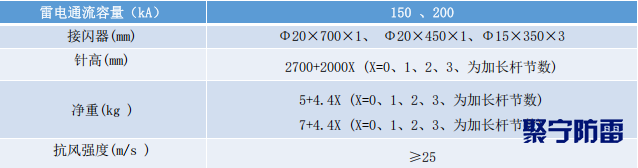

杆式避雷针可参考相关参数

二、接闪器的安装

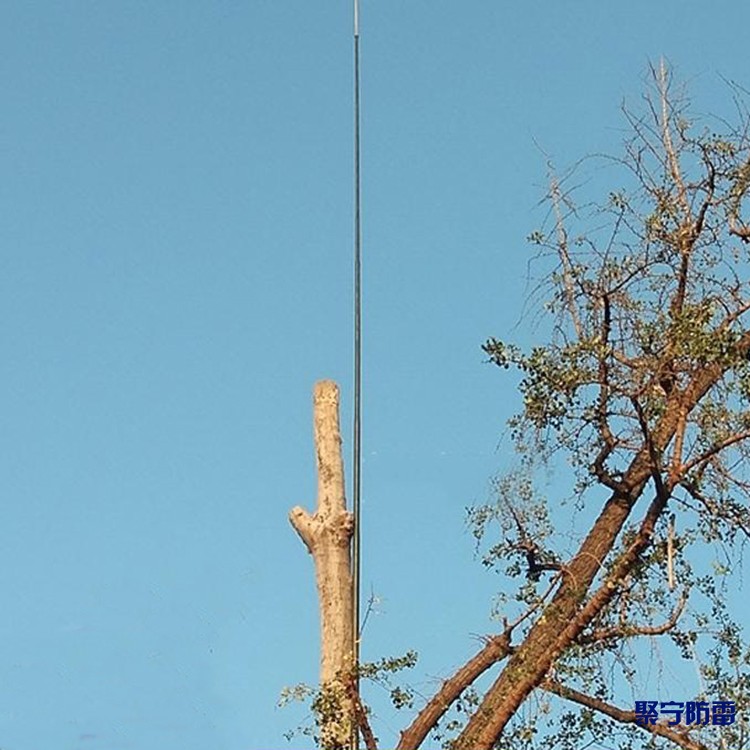

1、接闪器可固定于树体的主干部位或粗壮枝干上，在树干上设置避雷针应考虑树体的生长变化，采用柔性材料底衬

的抱箍固定，柔性材料的宽度应大于抱箍宽度，且抱箍长度应留有一定余量。

2、抱箍应选择绝缘材料。

3、接闪器的保护范围按GB 50057规定的滚球法确定，接闪器保护范围应覆盖树冠大部分区域，树冠较发散的，应

设置多支接闪器。

三、引下线的选择

引下线应选用圆钢、圆铜或多芯金属绞线，优先选用绝缘多芯铜绞线、超绝缘引下线

a）单根引下线的截面积不应小于100 mm2。

b）使用两根以上引下线时，每根引下线的截面积应不小于50 mm2。

c）避雷塔结构柱、避雷线支柱可作为引下线，若采用法兰盘连接应以不少于五根螺栓连接。

四、接地装置的安装

1、接地极应设置在古树名木的树冠稀疏的一侧，并在树冠的垂直投影3 m之外。

2、接地体由垂直接地体和水平接地体组成，接地体的埋设深度不宜小于0.6 m。

3、垂直接地体宜采用角钢、圆钢或钢管，其中：角钢应不小于40 mm×4 mm，圆钢直径应不小于20 mm，钢管直

径应不小于50 mm，壁厚应不小于3.5 mm。

4、垂直接地体长度不宜小于2.5 m，垂直接地极间距应大于5 m。

5、水平接地体宜采用圆钢或扁钢，其中：圆钢直径应不小于12 mm；扁钢截面积应不小于100 mm2，其厚度应不

小于4 mm。

6、采用深井技术设置接地体，不宜由单根垂直接地体组成，垂直接地体宜采用热镀锌钢管，钢管直径不应小于80

mm，壁厚不应小于4 mm，长度由设计计算确定。

7、接地装置的接地电阻值应符合下列要求：

a）一类古树名木防雷接地装置的接地电阻不大于10Ω；

b）二类古树名木防雷接地装置的接地电阻不大于20Ω；

c）其他古树名木防雷接地装置的接地电阻不大于30Ω。
