GFW角钢拉线避雷塔

一、介绍

GFW四角拉线避雷塔由热镀锌角钢组成，避雷塔高度在20-40米（可定制）。有0.4和0.7风压两种。避雷塔上可安装照明平台。该塔适合于被保护场所较大，普通避雷塔无法保护的场所。其保护范围按照滚球法来计算保护半径和保护范围。

GFW避雷线塔主要用于各种建筑的防雷工程，特别是炼油厂、卫星发射站、加油站、化工厂、煤矿 ，易燃易爆车间场所等。

二、结构特点

1.基础形式：JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16

2.拉线线径：Φ7.8mm

3.拉线跨距L(m)：40-200

4.最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0

5.拉线重量(Kg)：11.9--59.3

6.GFW拉线塔高度：20米、25米、30米、35米、40米

7.GFW线塔接地电阻：小于10欧姆

8.GFW材料：热镀锌角钢

9.GFW主材：L50*5、L63*6、L70*6、L80*8、L90*8、L100*100

10.GFW斜材：40*4mm

11.GFW脚钉：Φ16mm

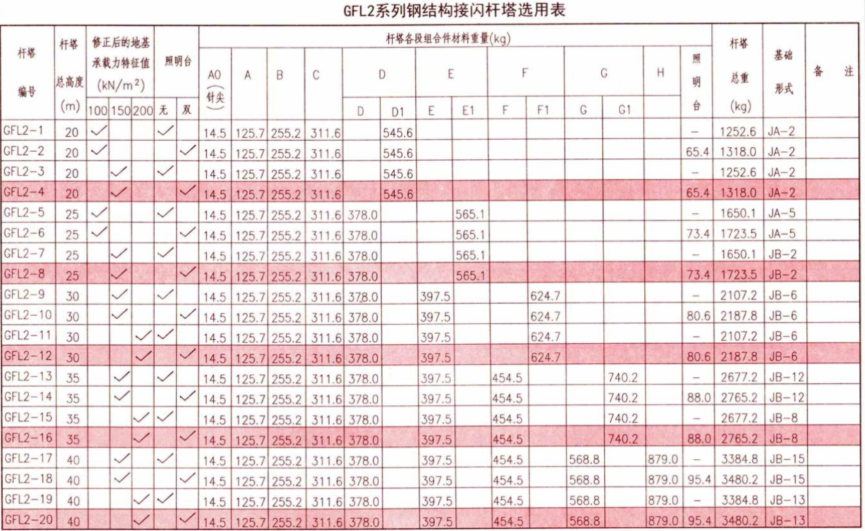

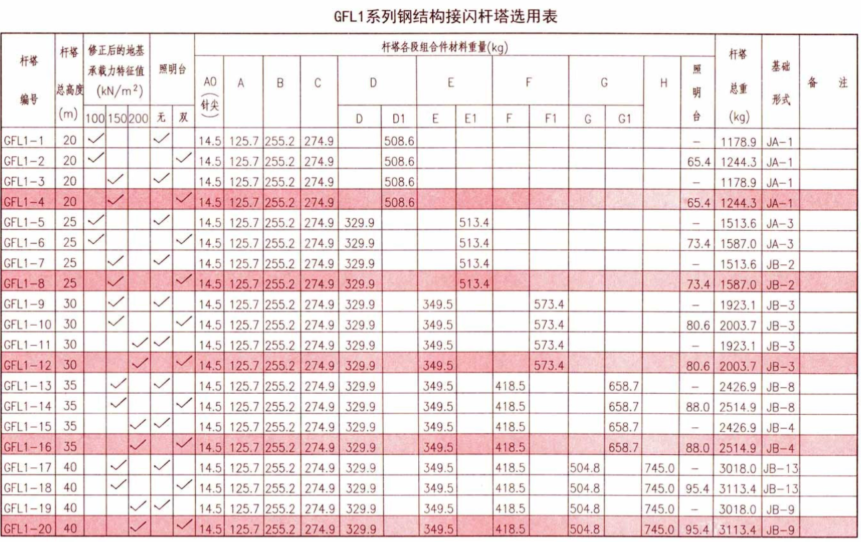

三、规格
