接地引出装置

一、核心作用

1.可靠连接（导电）

将地下接地网/接地极与地上设备、防雷器、金属构架、等电位端子做低阻连接。

泄放：雷电流、故障短路电流、漏电电流、杂散电流，快速入地。

保证电位统一、设备外壳零电位，防触电、防过电压损坏。

2.密封防水（防渗漏）

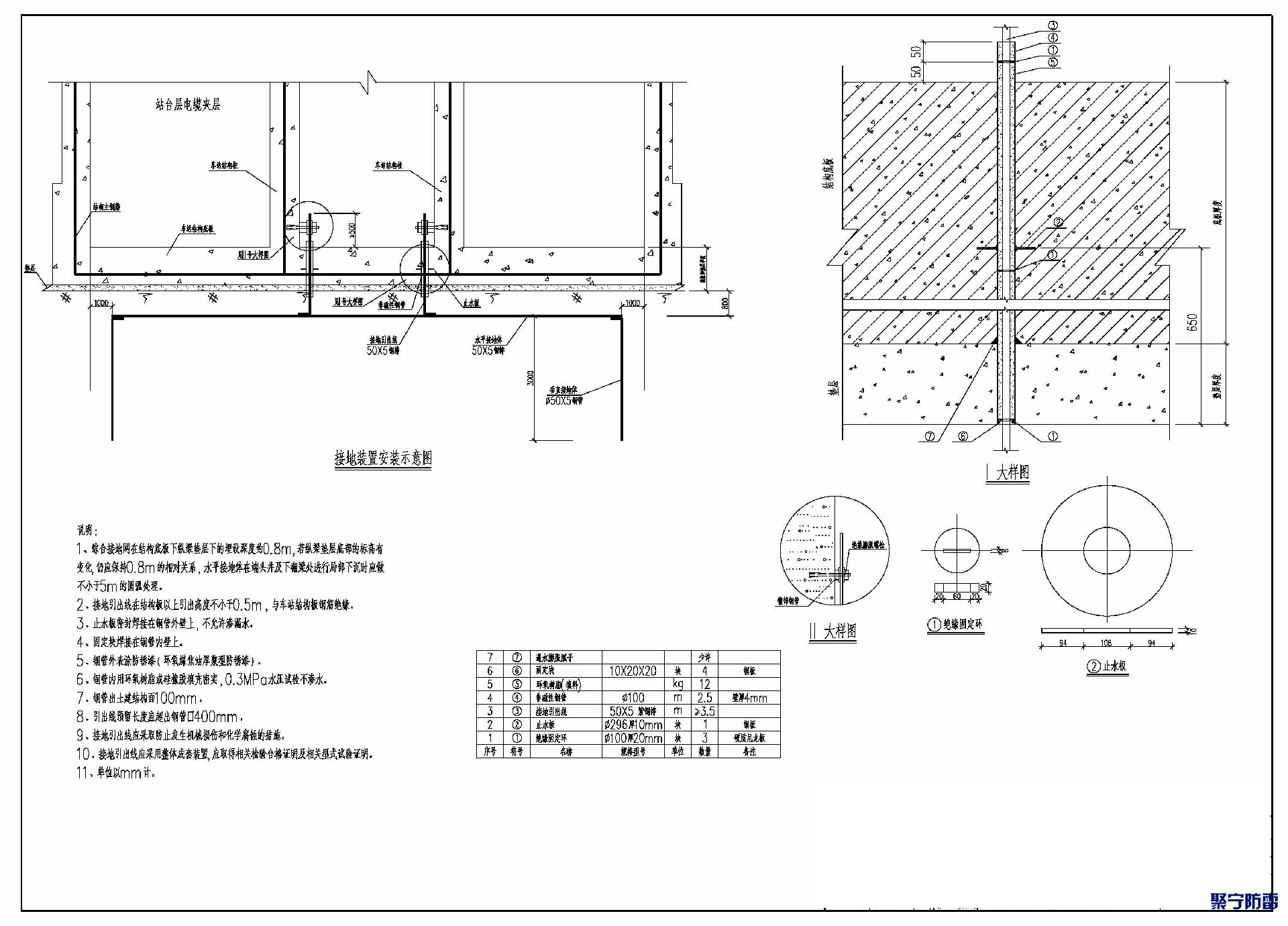

结构：保护筒+止水环 + 绝缘密封填充，穿楼板/底板处彻底防水。

地铁/地下室/隧道必备：防止地下水沿引线处渗到站内 / 室内。

绝缘隔离+防杂散电流

引出母线与保护筒之间绝缘填充，避免杂散电流腐蚀结构钢筋、管道。

地铁直流牵引系统：隔离迷流，保护主体结构、延长寿命。

3.机械防护+防腐蚀 + 易维护

不锈钢 / 热镀锌保护筒，防砸、防压、防外力破坏。

铜排引出线+密封，耐腐蚀、寿命长、接触电阻稳定。

标准化引出点，方便测量、检修、新增接地。

二、典型应用场景

✅ 地铁/隧道：底板下接地网引至站台设备、防雷、信号系统，防水+防迷流。

✅ 变电站/配电室：地网引上至配电柜、变压器、避雷器。

✅ 机房/基站：基础接地网引至机柜、UPS、天线防雷。

✅ 人防/地下室：结构地网引出，做等电位与防雷接地。
