低电阻石墨接地模块

一、介绍

石墨接地模块是一种以石墨为核心导电材料的非金属接地体，通过吸湿保湿、扩大散流面积等特性降低接地电阻，适用于高土壤电阻率场景，需注意安装规范以避免负面影响。

降阻效果显著：通过吸湿保湿保持与土壤接触，有效散流面积比金属接地体大，降低接触电阻。

稳定性强：导电性不受干湿度、温度影响，接地电阻长期稳定。

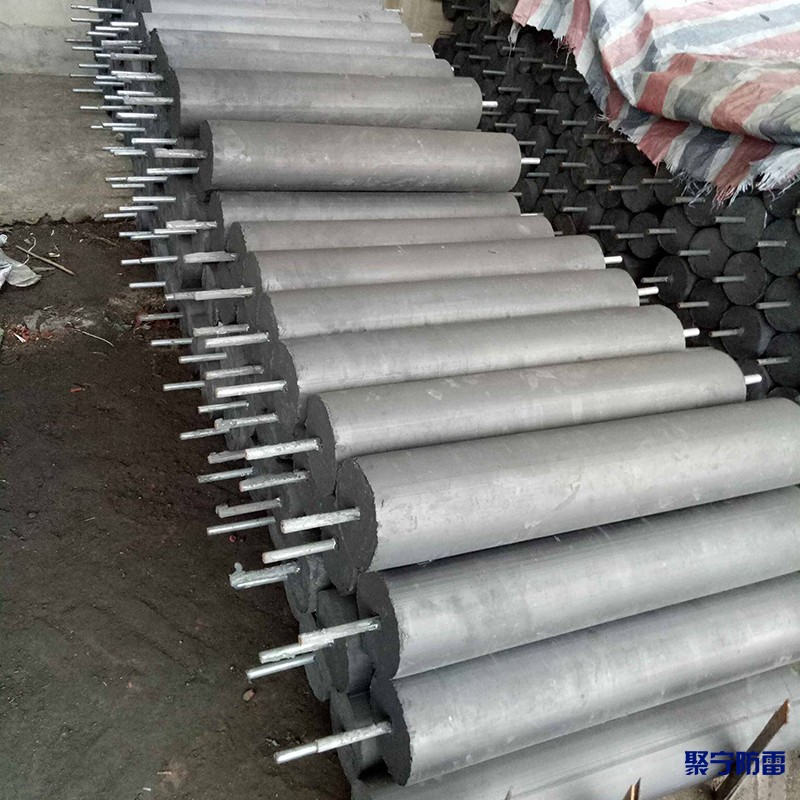

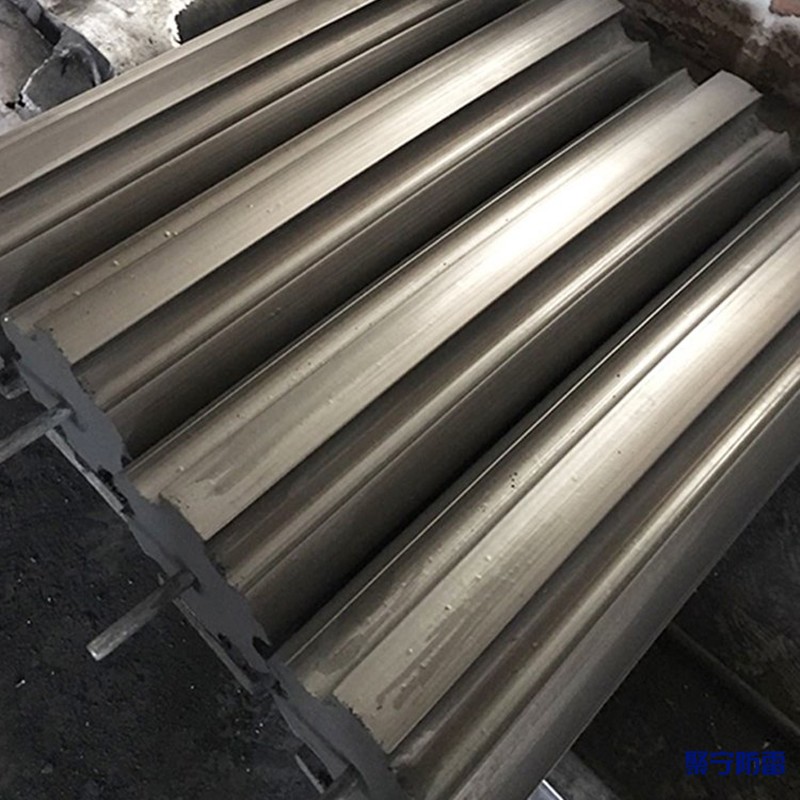

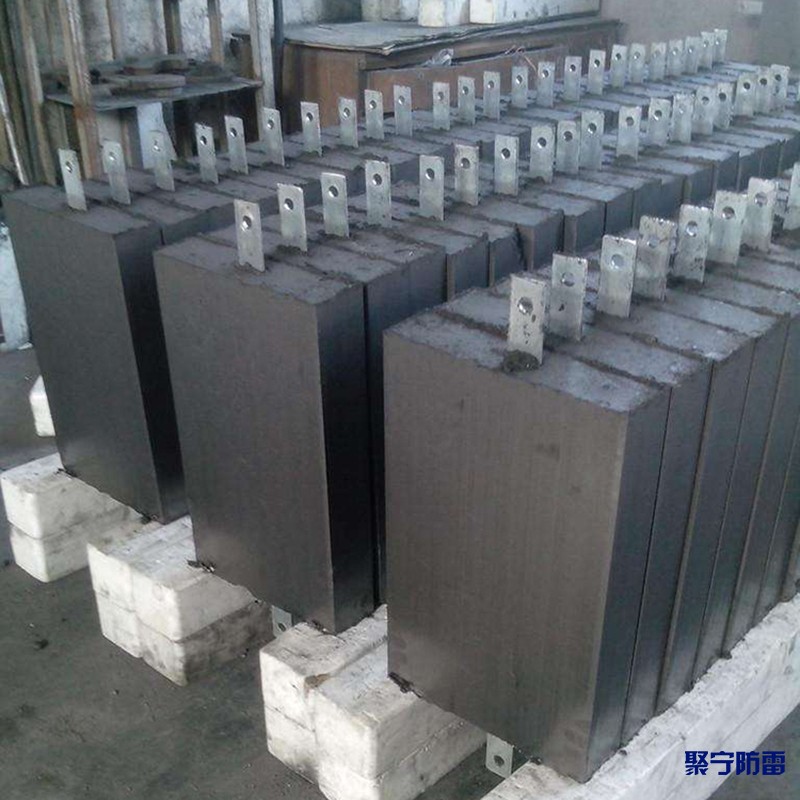

降阻模块有圆柱形、梅花型、方形三种类型，可根据实际情况选择。

二、施工方法

1.低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般为0.8-1.0米；

2.采用几个模块并联埋置时，模块间距3m~5m为宜。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值；

3.低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接，并要确保连接的可靠性，不允许虚焊、漏焊；

4.应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。

5.坑槽回填应采用细粒素土为填料，不得用碎砖等建筑垃圾回填。回填时应分层操作，每回填20至30c回填土后，适量加水并夯实，再回填，加水和旁实，直至与地表齐平。旁实时应注意既要保证模块与回填土接触密实，又不能损伤模块本身。回填完毕后应再次浇水湿润：

6.吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因，增加接地模块数量或采用其他弥补措施；

7.在寒冷地区，模块应埋置在永久性冻土层以下。
