变电站接地改造施工工艺

1.放线定位

依据图纸放出接地网外缘、接地极点位、接地沟边线，用石灰标记；避开基础、电缆管线。

2.接地沟槽开挖

1.沟深：变电站主接地网埋设深度≥0.8m；冻土区应敷设在冻土层以下；

2.沟槽宽度：0.5～0.8m，沟底平整，清除石块、建筑垃圾；

3.转角位置做成圆弧，禁止直角急弯（降低散流效果）。

3.垂直接地极施工

1.接地极间距不小于5m（常规规范要求，避免屏蔽效应）；

2.垂直打入地下，顶端距离沟底≥0.1m；

3.接地极与水平扁钢可靠搭接焊接。

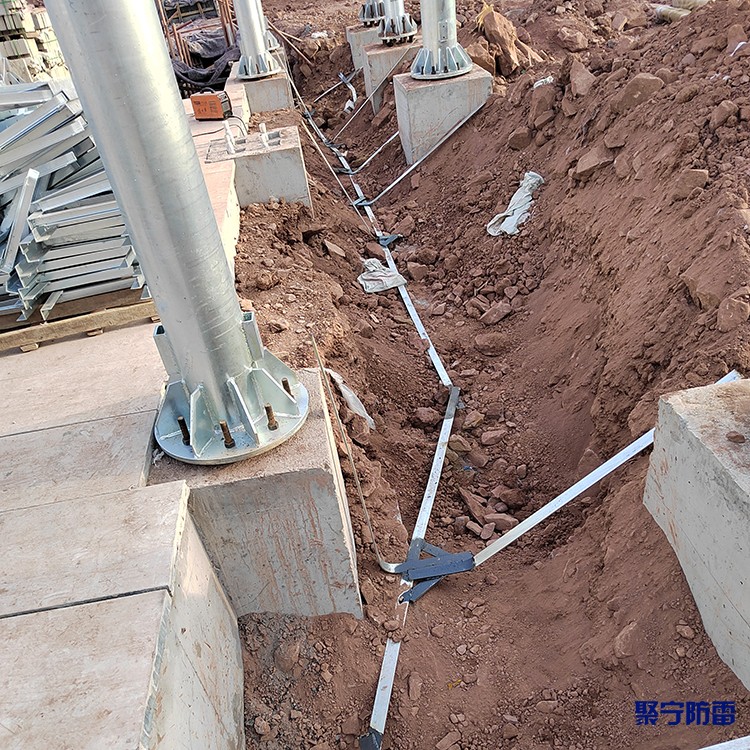

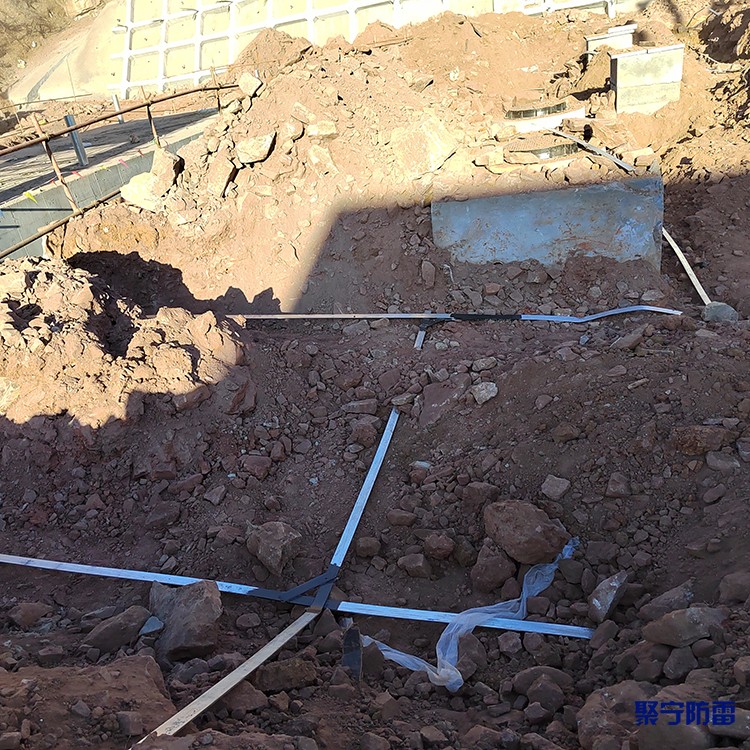

4.接地体敷设与焊接（核心控制点）

1.搭接长度硬性要求（GB50169）

o扁钢与扁钢搭接：≥扁钢宽度2倍，三面施焊；

o圆钢与圆钢搭接：≥圆钢直径6倍，双面施焊；

o扁钢与圆钢：扁钢围包圆钢，双面焊接；

2.严禁点焊、虚焊、夹渣；

3.所有焊接完成后，清除焊渣，先刷防锈漆，干透后涂刷沥青防腐；镀锌层破损区域同步防腐。

5.接地引下线安装

1.主变、断路器、隔离开关、电压互感器、避雷器、构架、避雷针均独立设置接地引下线；

2.重要设备（主变、避雷器）不少于两根不同路径引下线接入主地网；

3.引下线沿构架、墙体固定，设置固定卡，避免悬空；地面以上引下线做好机械防护。

6.二次等电位接地网（控制室、继电保护室）

1.采用铜排或绝缘铜电缆形成等电位网格；

2.保护屏柜、测控装置、电缆屏蔽层、直流屏全部接入等电位地网；

3.等电位地网通过不少于两点与变电站主接地网可靠连接；

4.电缆屏蔽层一端或两端接地严格按继电保护规程执行。

7.回填施工

1.接地体焊接、防腐验收合格后方可回填；

2.底层铺10cm细土，再敷设接地体；上层分层回填，每层厚度200～300mm逐层夯实；

3.回填土不得含有石块、砖瓦、建筑垃圾；

4.如需施加降阻剂，严格按照产品说明书包裹接地极，保证接触紧密。
