瓦斯泵站避雷针和接地安装

2026-07-08 点击次数：139 次

瓦斯泵站属于第一类防雷爆炸危险场所（甲类），执行标准：GB 50057、QX/T 150-2011《煤炭工业矿井防雷设计规范》、《煤矿安全规程》，三角避雷塔必须独立设置、独立接地、与瓦斯设施保持安全间距，严防雷电反击引爆瓦斯。

一、前期勘测与塔位定位

·三角塔塔身与瓦斯泵房墙体、瓦斯管道、放空管、阀门、防爆电控柜水平净距≥3m，优先5m以上；

·避雷塔接地网与站内设备保护接地、防静电接地地中分隔距离≥7m，严禁共用接地网；

·瓦斯放空管：塔顶接闪器高出放空管口≥5m，滚球法核算全覆盖放空管、泵房、储气罐；

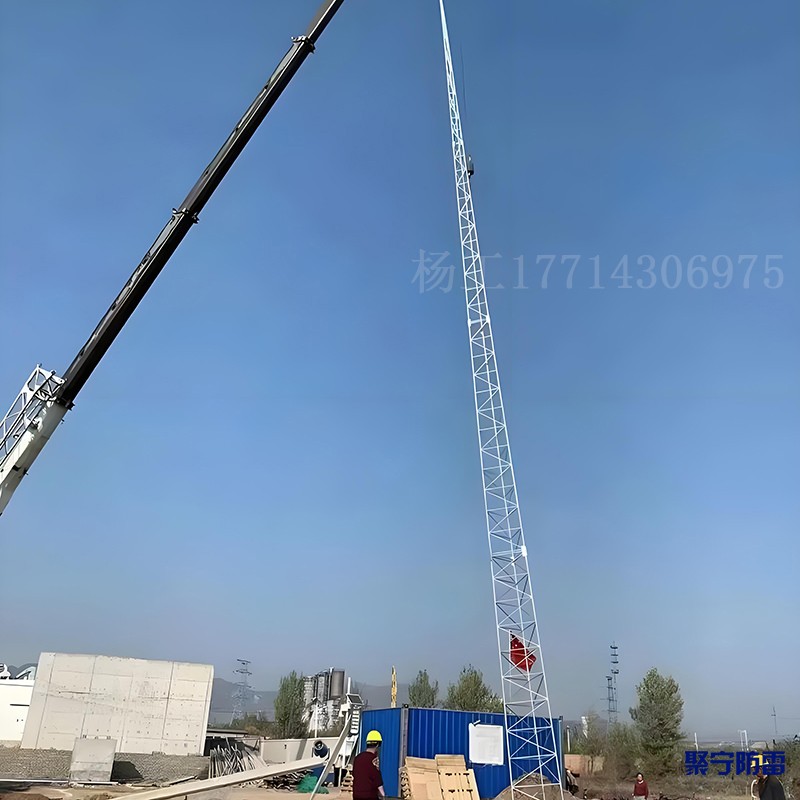

·避开瓦斯泄漏易积聚低洼处、通风死角，场地平整坚实，吊车作业无架空电缆、管线干扰。

·基坑：按塔高设计独立钢筋混凝土基础，C30混凝土，养护不少于14天；

·预埋热镀锌地脚螺栓，三柱对称布置，预埋钢板找平；

·基础四周预留环形接地沟槽（宽 400mm、埋深≥800mm）；

·土质松软区域增加基础配重、加宽基坑，防止沉降倾斜。

·三角塔主材：GJT 热镀锌三柱圆钢桁架，无变形、镀锌层完好；

·配套：不锈钢接闪杆、热镀锌连接螺栓、弹簧防松垫圈；

·接地材料：40×4mm 热镀锌扁钢、L50×5×2500mm 镀锌角钢垂直接地极；

·禁止生锈、非镀锌构件用于防爆瓦斯站防雷。

瓦斯站独立避雷塔接地电阻要求：冲击接地电阻≤10Ω，优先控制≤5Ω

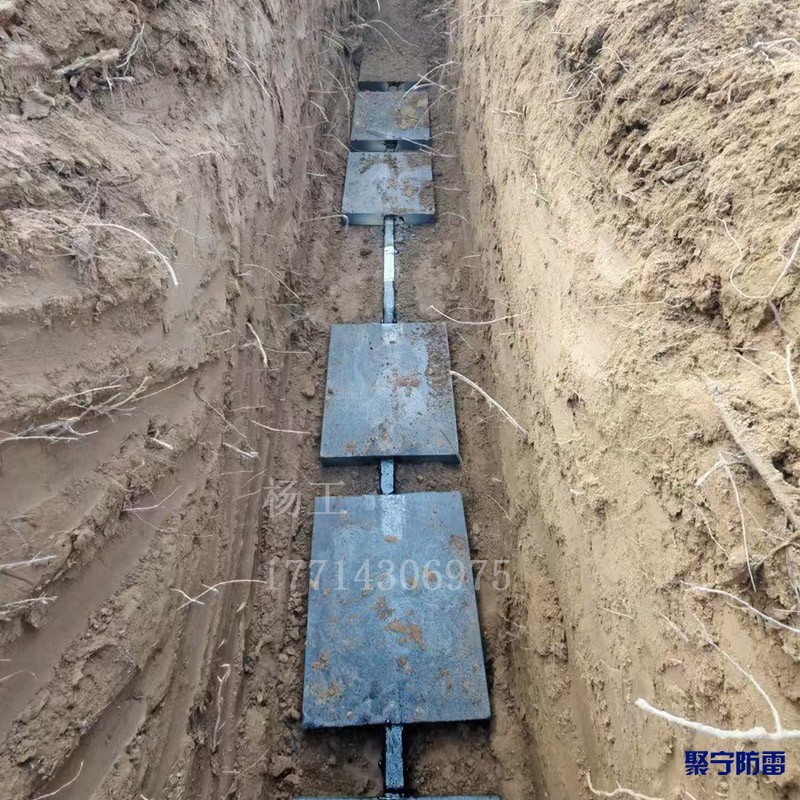

沿基础外围开挖闭合环形接地沟，深度≥0.8m，岩石地段加深至 1.0m。

·垂直接地极：角钢垂直打入地下，顶端距地面 0.7m，单根长 2.5m，相邻接地极间距≥5m；

·水平环网：40×4 扁钢环绕塔基闭合，所有接地极与扁钢双面搭接焊；

·焊接标准：扁钢搭接长度≥2 倍宽度（≥80mm）；圆钢≥6 倍直径；焊缝饱满无夹渣、虚焊；

·焊后处理：清除焊渣，涂刷两道沥青防腐漆；

·高电阻率土壤（砂石、岩石）：沟槽内填充专用降阻剂，分层夯实，禁止建筑垃圾回填。

环形接地扁钢引出2路分支，分别与三角塔两个塔脚地脚板可靠焊接，利用整座三角钢塔作为自然引下线，无需额外敷设引下线。
