江宁酒店防雷装置检测

一、外部防雷

1）接闪器（避雷带/网/针）

网格：≤20m×20m 或 24m×16m

材料：镀锌圆钢≥Φ8mm；扁钢≥-40×4mm

敷设：沿屋脊、屋角、屋檐、檐角一圈；屋面成网格

外观：无锈蚀、断裂、变形；支持卡间距≤1m

突出屋面：风机、水箱、空调外机、排气管，全部在保护范围内

过渡电阻：≤0.2Ω

2）引下线

数量：≥2 根；沿建筑四周均匀布置

间距：≤25m（三类）

材料：同接闪器（圆钢≥Φ8mm）

外观：无锈蚀、断线；断接卡设置规范、接触良好

利用柱筋：每根引下线≥2 根主筋，全程焊接连通

3）接地装置（人工/自然接地）

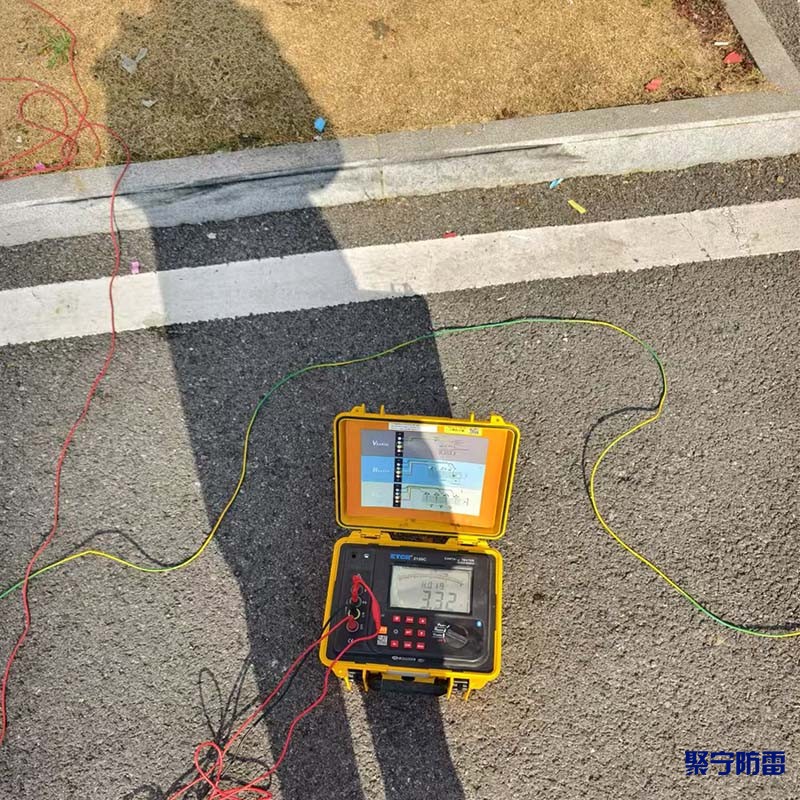

接地电阻：≤10Ω（三类独立）；共用接地≤1Ω

人工接地体：镀锌角钢/钢管、扁钢；埋深≥0.8m

连接：焊接饱满、防腐；干线截面铜≥16mm²、钢≥50mm²

土壤电阻率：测量（三极法），记录数值甘肃省气象局

三、内部防雷（感应雷/过电压）检测

1）等电位连接（关键）

金属门窗、幕墙、栏杆、屋面金属板、电梯导轨、设备外壳全部接地 / 跨接

水管、燃气管、电缆桥架、金属线槽全程跨接接地

连接线：铜≥16mm²；过渡电阻≤0.03Ω**

2）电源 SPD（防雷器）

入户总配电箱：一级SPD（8/20μs，In≥40kA）

楼层 / 机房：二级SPD（In≥20kA）

检查：型号、参数、漏电流、状态指示、接地可靠

接线：短直（≤50cm）、牢固、无松动

3）信号 SPD（网络 / 监控 / 电话）

进线端安装；接地可靠；阻抗匹配

4）屏蔽与布线

强弱电分离、间距达标；金属管 / 槽两端接地

四、整体接地系统检测

总接地电阻：≤1Ω（共用）

接地干线：标识清晰、连接可靠

防静电接地：机房、配电室、库房，≤4Ω

五、三类建筑检测周期（法定）

普通三类：每年 1 次
