滁州分布式光伏电防雷检测内容

一、外部直击雷防护检测（屋面光伏重点）

1.原有建筑物接闪器（避雷带、避雷网、避雷针）

材质规格、锈蚀程度、焊缝 / 螺栓连接、防腐处理

网格尺寸、支架间距、牢固度

滚球法复核光伏阵列是否在直击雷保护范围内（防侧击雷）

2.引下线

数量、路径、最短敷设原则

截面、腐蚀、连接可靠性、跨伸缩缝措施

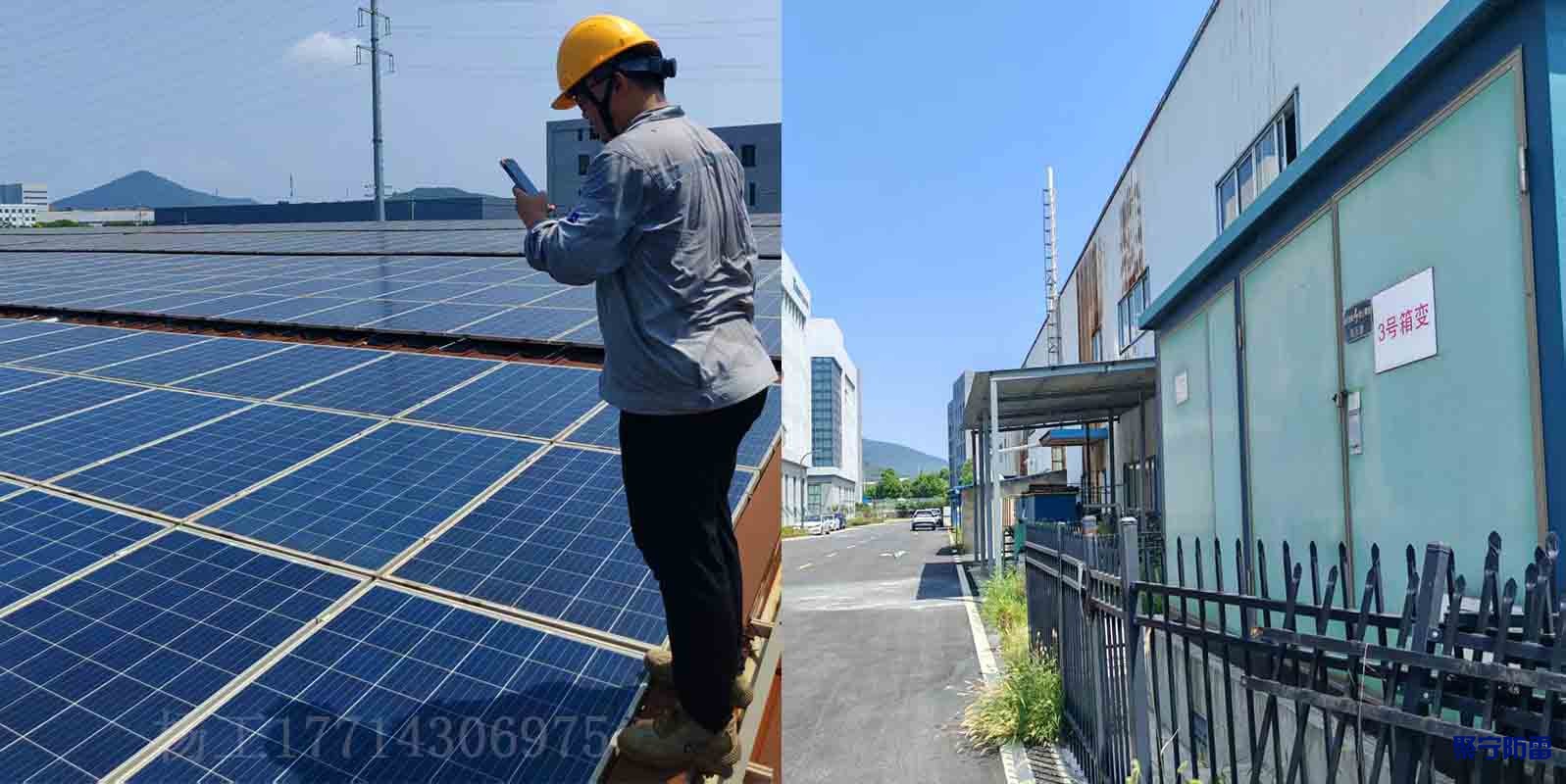

3.屋面光伏专项要点

光伏支架不得破坏原有避雷系统；

超出避雷带保护范围的光伏方阵，需增设局部接闪装置。

二、等电位连接检测（光伏最容易漏检项目）

消除雷电感应产生的电位差，防止地电位反击

1.光伏方阵区域

组件金属边框相互连通；

光伏支架立柱、横梁之间跨接地线（热镀锌扁钢/铜编织带）；

支架整体与建筑防雷/接地网可靠连接；

检测过渡电阻（规范一般≤0.2Ω）。

2.电气设备外壳等电位

汇流箱外壳、逆变器外壳、交流配电柜外壳、桥架金属外壳；

金属电缆桥架、金属穿线管全线连通并多点接地。

3.屋面特殊要求

光伏金属支架、屋面金属构件、避雷带、接地干线互相连通，形成统一等电位体。

三、接地装置检测（核心测试项）

1.外观检查

水平接地体、垂直接地极材质、埋深、间距、防腐；

接地干线规格、有无破损、锈蚀、人为断开。

2.仪器测试

工频接地电阻测试（三极/四极法）

✅ 常规光伏共用接地系统：≤4Ω；

✅ 大型地面电站综合接地网按设计要求；

✅ 屋面光伏优先与建筑物联合接地。

土壤电阻率（新建电站必测）

3.地面大型电站额外检测：跨步电位差、接触电位差。

四、电涌保护器 SPD 检测（感应雷防护核心）

按位置逐项核查：

1）直流侧SPD

汇流箱内直流SPD；逆变器直流输入端SPD

2）交流侧SPD

逆变器交流输出端、并网配电柜、箱变低压侧 SPD

3）信号SPD（如有监控、辐照仪、通讯线）

RS485 通讯端口电涌保护器

检测内容：

1.型号参数匹配（Ⅰ级 /Ⅱ级、最大持续电压Ucpv、标称放电电流）；

2.安装方式、连接线长短（引线≤0.5m）；

3.外观：有无发黑、灼烧、脱扣指示窗状态；

4.性能测试：绝缘、漏电流、有无失效；

5.SPD后备保护（熔断器/断路器）配置是否齐全。

常见隐患：只装SPD、不做可靠接地；SPD引线过长。
