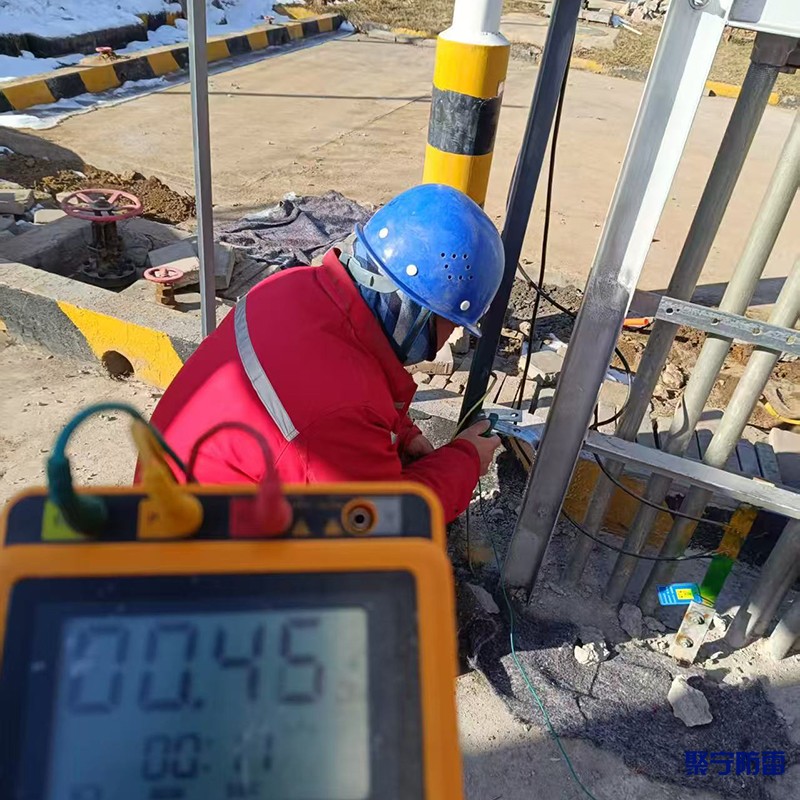

徐州某变电站设备接地电阻检测

变电站设备的接地系统是保障人身安全和设备正常运行的核心环节。接地电阻值直接反映接地系统的有效性，若阻值过大，可能导致雷击或故障电流无法有效泄放，

引发设备损坏或安全事故。因此，定期检测接地电阻是变电站运维的重要任务。变电站设备接地电阻合格值通常要求不大于1Ω，具体根据电压等级和系统类型而定；

检测主要使用接地电阻测试仪，采用三极法或钳形法等方法进行。

检测工作通常由专业人员使用专用仪器完成，主要方法和仪器如下：

传统三极/四极法：

原理：通过布置电流极（C）和电压极（P），向接地网注入测试电流，测量电压降，从而计算出接地电阻。

仪器：ZSDW-5A大地网接地电阻测试仪等，采用异频抗干扰技术，可在不停电情况下精确测量工频参数 。

特点：精度高，适用于大型地网验收和精确测量，但布线复杂，劳动强度大。

钳形法（双钳法）：

原理：无需断开接地引下线和布置辅助电极，直接将钳表夹在接地线上即可测量。

仪器：LD-590双钳数字接地电阻测试仪、ETCR2000钳形接地电阻测试仪等 。

特点：操作简便、快速安全，特别适合日常巡检和多点快速筛查，但测量结果包含引线电阻。

定期检测：应每半年至一年进行一次全面检测，雨季前尤为重要，以应对土壤湿度变化的影响 。

选择合适方法：新建或改造后的大修项目建议使用三极法进行精确测量；日常维护可优先采用钳形法提高效率。
