弱电机房防静电接地

1.连接方式

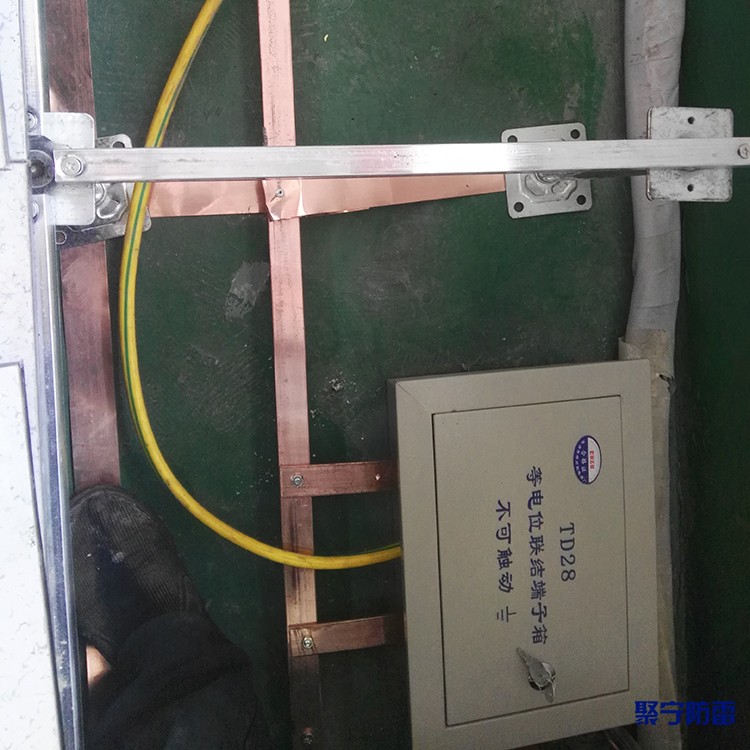

在机房内沿墙壁或走线架设置一个环形接地汇集线（通常使用30mm×3mm的铜排），形成一个闭合的等电位环。这个环可以根据机房布局布置成“口”字、“日”字或“目”字形 。

连接方式：机房内的所有设备（如机柜、配电箱、UPS等）的金属外壳都以最短的距离就近连接到这个环形汇集线上。

接地方式：环形汇集线本身需要与建筑地网进行多点连接，形成一个低阻抗的网格状等电位体。

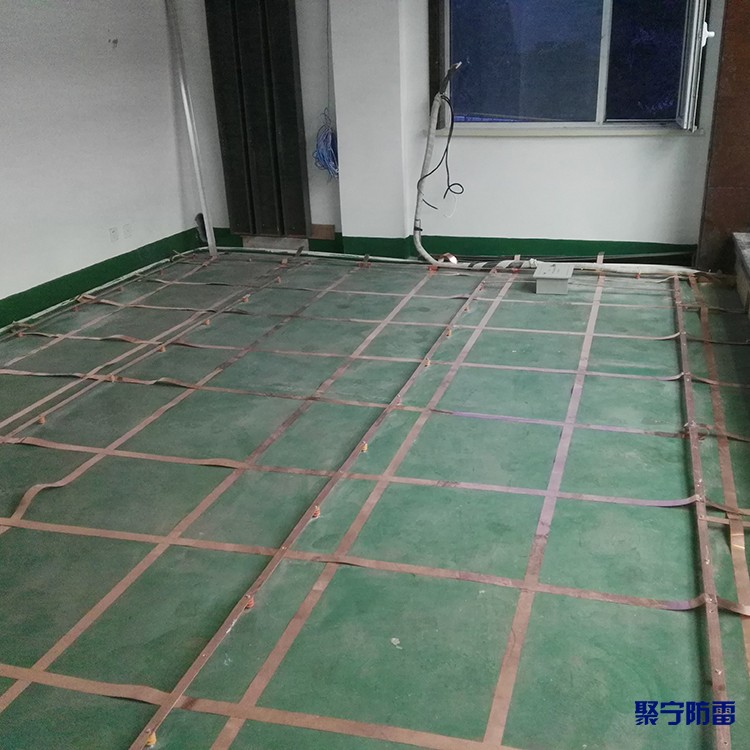

在机房内敷设等电位连接网络。可以采用铜排（如30mm×3mm）沿墙明敷，也可以在防静电地板下铺设铜箔或铜排网格（如600mm×600mm）。

这个网络将作为机房内所有金属物体的公共接地基准。

2.连接所有金属物体

必须将机房内所有可导电的金属部分连接到等电位网络上，包括但不限于：

所有机柜、设备金属外壳和机框

金属走线架、电缆桥架、金属线管

UPS主机及电池柜金属外壳

空调、新风系统等金属外壳

金属门窗、防静电地板的支架

浪涌保护器（SPD）的接地端

3.接入联合接地系统

机房的等电位连接网络最终必须接入建筑的联合接地系统 。

根据规范，防雷接地、交流工作地、直流工作地、安全保护地应“四地合一”，共用一组接地体 。

对于A级或重要的机房，联合接地电阻要求不大于1Ω。
