南京江北新区一新建机房等电位连接防雷系统

依据 GB50174《电子信息系统机房设计规范》、GB50343《建筑物电子信息系统防雷技术规范》，采用联合等电位接地体系（防雷、防静电、设备保护、交流工作地共用一组接地网），接地总电阻≤1Ω，从地面静电泄放、等电位网格、设备接地、浪涌防护、环境管控、施工验收六大维度落地。

一、机房防静电地面接地系统

1.. 防静电活动地板

地板参数：表面 / 系统电阻 2.5×10⁴～1×10⁹Ω，钢质导静电支架、导电胶条，禁止绝缘支架

2.地板下等电位网格（M 型多点接地）

主材：100×0.25mm 紫铜排（25mm² 以上），铺设 600×600mm 井字形闭合网格

所有地板金属支架、支座用≥2.5mm² 多股铜软线就近压接至铜排网格，连接点加导电铜箔、防锈处理

每 70～80㎡设置1根6mm² 接地干线，汇总至机房局部等电位铜排

无架空地板机房：涂刷防静电地坪，体积电阻率 1×10⁷～1×10¹⁰Ω・cm，地面预埋铜箔网格接地

2. 静电限流接地要求

地板网格引至等电位排前串联1MΩ 泄放电阻，避免静电瞬间大电流击穿芯片，同时防止人员触电风险。

二、机房局部等电位联结系统

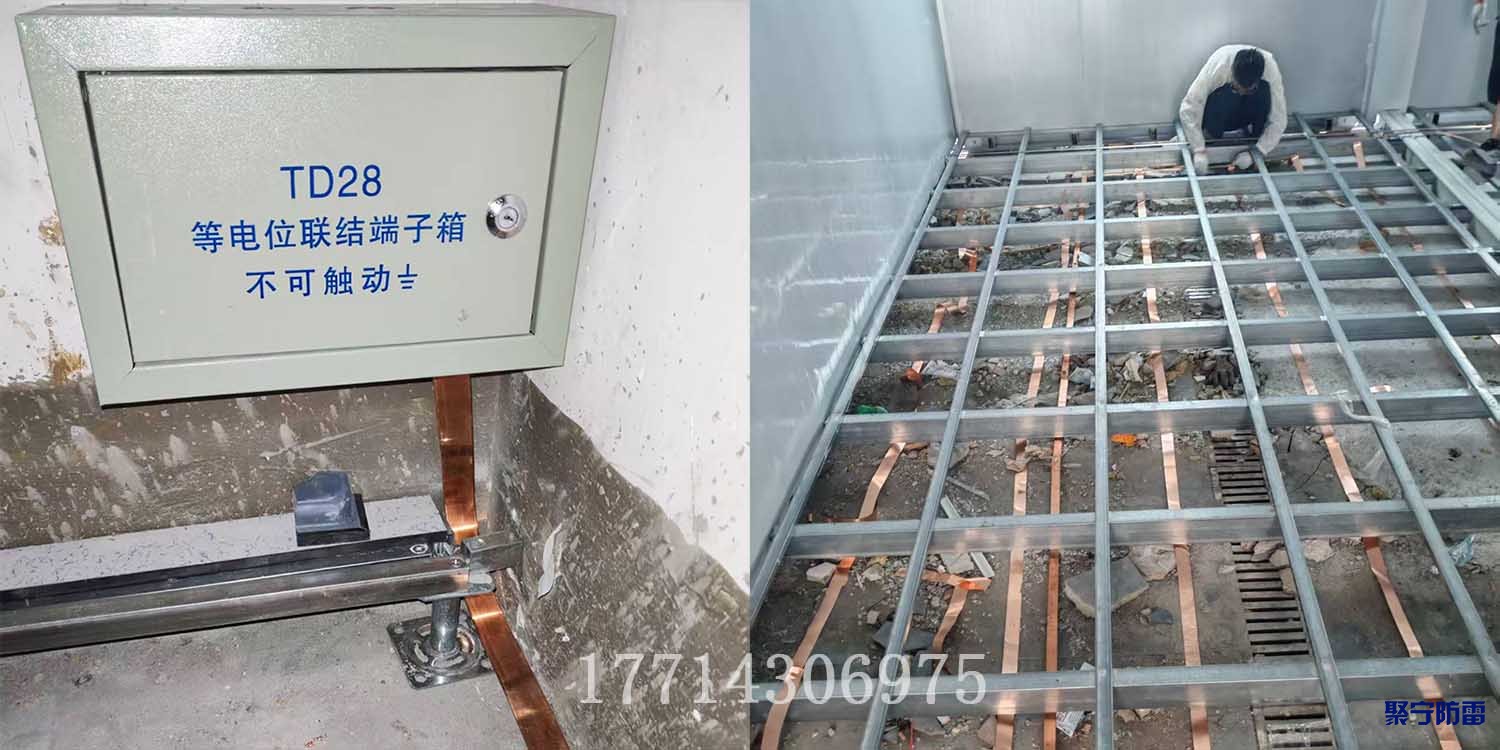

1. 机房总等电位母排（LEB）

规格：40×4mm紫铜汇流排，安装于机房进门侧墙面接地端子箱

接入来源：地板下接地网格、UPS 配电柜外壳、金属桥架、门窗金属框架、机柜接地、所有SPD浪涌保护器地线、进出机房金属管线屏蔽层

总引出干线：25mm² 裸铜/铜排最短距离连接大楼总联合接地端子（MEB）

2. 全机房金属构件统一等电位

服务器 / 网络机柜：每台机柜2根 6mm²双色接地线，分前后两点分别接地板铜排；机柜门、机架、托盘用铜编织带跨接，消除外壳电位差

金属桥架、线槽：每段线槽两端用≥4mm²铜编织带跨接，整条桥架每隔3m与等电位网格连接；光缆、电缆屏蔽层两端接地

金属管道、金属门窗、空调金属外壳、消防金属管线全部就近接入等电位铜排。

连接工艺：螺栓压接配铜鼻子+导电膏，放热焊接铜排接头，所有接头做防锈防腐处理，接触电阻＜0.1Ω

三、分级防雷浪涌保护

南京聚宁配套三级电源防雷+信号防雷SPD 接地直接接入等电位母排，地线长度＜0.5m、短直无弯折：

1. 电源三级 SPD 防护

B 级一级防雷（大楼总配电）：80kA浪涌保护器，保护进线总电源

C 级二级防雷（机房 UPS 输入柜）：40kA SPD，机房总电源防护

D 级精细防雷（服务器机柜 PDU）：10kA 插座型浪涌，终端设备保护

2. 信号线路专用防雷器

网络RJ45、RS485、监控视频、光纤金属铠装配套对应信号防雷器

所有防雷器地线独立短接至机房等电位铜排，禁止串联地线

四、外部联合接地网

接地形式：建筑物基础钢筋自然接地体+室外人工环形接地极（2.5米铜包钢接地棒）

接地电阻硬性指标：联合接地总电阻≤1Ω（防雷、防静电、工作地共用）；若单独防静电接地，接地电阻≤4Ω。

引下线：大楼防雷引下线每层与楼层等电位带连通，机房接地干线单独从总接地端子引出，不与避雷针引下线共用短路径。
