机房怎么做防雷？

一、施工依据 & 核心目的

依据规范：GB 50174《数据中心设计规范》、GB 50343《建筑物电子信息系统防雷技术规范》

作用：消除机房设备电位差、防止雷击浪涌 / 静电干扰、保护服务器 / 精密设备人身与设备安全

二、常用材料清单

铜排 / 紫铜排（TMY）、铜编织带 / 铜绞线、等电位端子箱、接地汇集排、热浸镀锌扁钢、铜铝过渡接头、防静电地板接地引线、防锈防腐涂料、焊粉 / 热熔焊接模具

三、施工分步流程

1. 前期定位预留

确定 ** 机房总等电位汇集排（MEB）** 安装位置（一般入户配电间 / 机房边角）；

规划机柜、防静电地板、金属吊顶、桥架、UPS、空调金属外壳、消防管道接地点位；

清理施工基面，做好接地干线预埋。

2. 敷设机房等电位接地主干网

沿机房地面 / 墙面敷设 环形等电位接地铜排网格（标准机房做 S 型 / 井字型网格）；

主干铜排与大楼防雷接地网可靠连接，单点 / 多点合规汇入；

连接处采用热熔焊接 / 螺栓镀锡压接，杜绝虚接，接触面打磨光洁。

3. 分项设备等电位联结

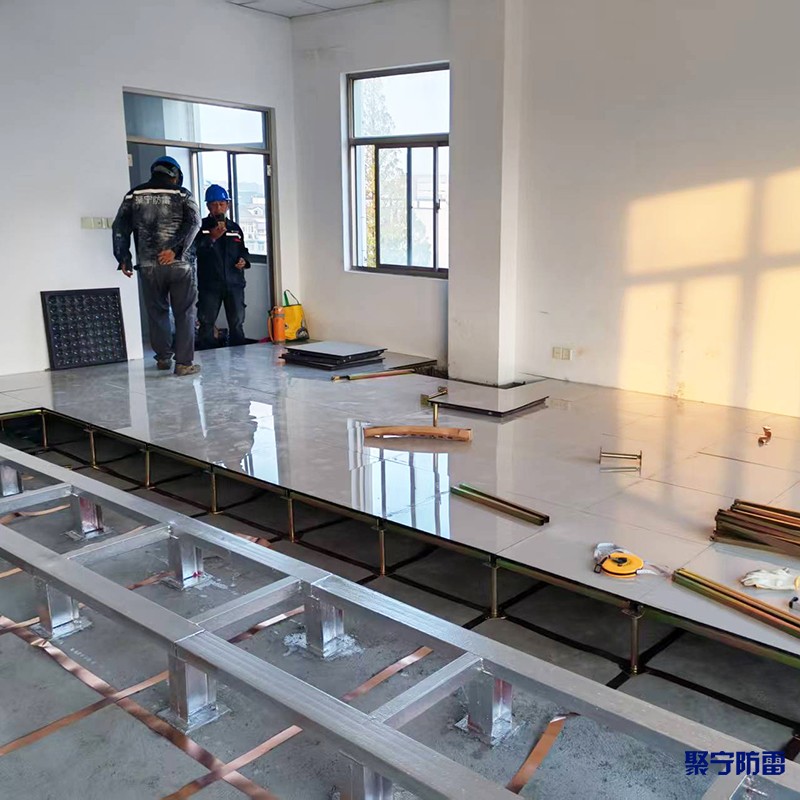

（1）防静电地板等电位

地板支架四角用铜编织带互相连通；

整体分片汇接至就近接地网格铜排；

接地引线间距均匀，无松动、无缠绕。

（2）机柜 / 服务器机柜等电位

每个机柜外壳独立引接地铜带 / 铜绞线；

机柜之间不串联 “手拉手”，单独分支接等电位网；

机柜顶 / 底接地端子紧固，做防锈处理。

（3）金属桥架、线槽、管线

金属电缆桥架分段连接处加跨接铜编织带；

桥架首尾、中间每隔固定距离接入等电位接地网；

金属消防管、冷空调水管做等电位联结。

（4）UPS、精密空调、配电柜

设备金属外壳专用接地端子独立接地；

PE 保护地与机房等电位网共用统一接地基准，不单独异地接地。

（5）吊顶金属龙骨、金属门窗

机房内所有裸露金属非带电体全部纳入等电位联结。

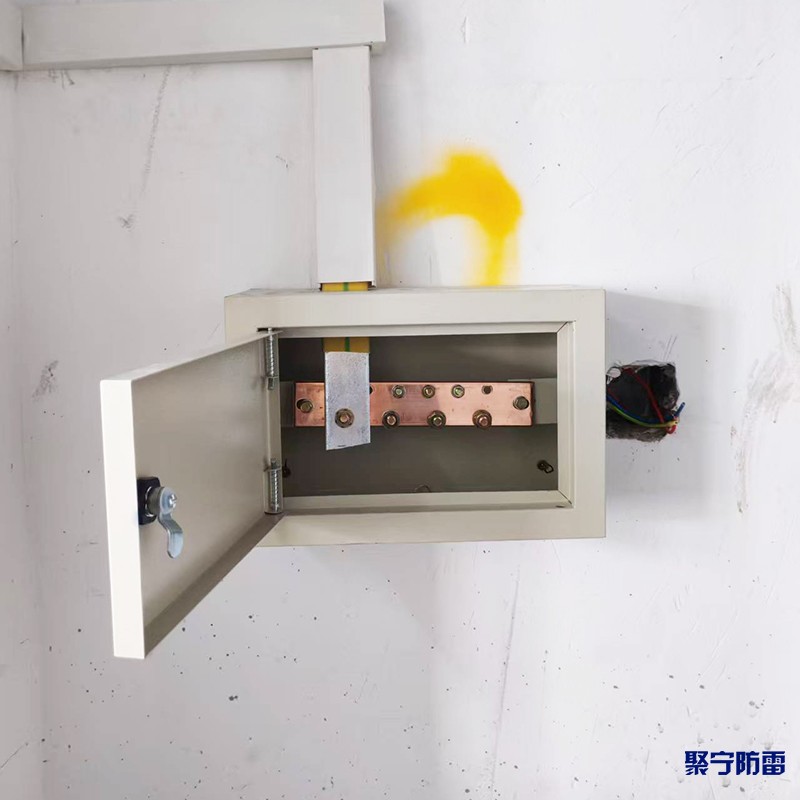

4. 总等电位端子箱汇集

所有分支接地最终汇至机房总等电位铜排，再由主干接地引入大楼综合接地装置，形成统一基准电位。

5. 焊接 & 工艺关键要求

铜排搭接长度 ≥ 2 倍铜排宽度，双面满焊 / 热熔焊；

螺栓连接需镀锡、加平垫弹垫，防松动；

焊后清除焊渣，涂刷防锈漆 + 沥青防腐；

禁止不同金属直接异材对接（铜铝用过渡接头）。

6. 检测验收

目视检查：连接牢固、无断点、防腐完好；

仪器实测：接地电阻达标（机房精密设备≤1Ω）；

用万用表检测各金属构件电位均衡，无电位差。

四、关键禁忌（验收必查）

❌ 严禁机柜串联接地、手拉手传递接地

❌ 严禁弱电工作地与强雷防雷地乱混接（统一等电位基准）

❌ 禁止铜铁直接焊接腐蚀断股

❌ 接地线路不允许串开关、保险丝
