机房人工地网简单的做法？
2026-06-10 点击次数：80
次
一、主材标配（全部热镀锌）
垂直接地极：50×50×5角钢，长度2.5米
水平连接体：40×4热镀锌扁钢
引出线：同规格40×4扁钢
辅料：防腐沥青漆、电焊条、降阻剂、细黄土
二、施工步骤

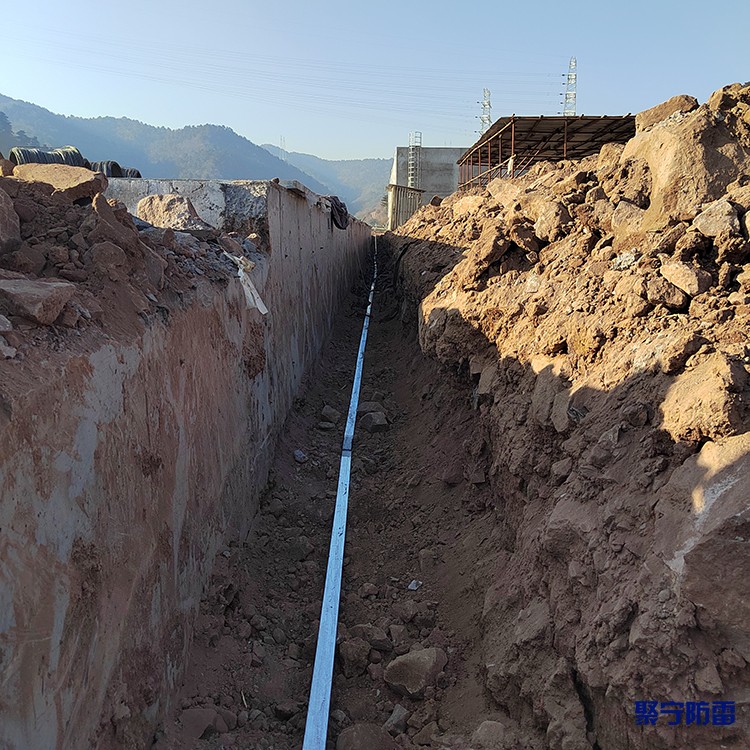

1.放线挖沟
距离建筑物外墙1.5米以外开挖
沟槽规格：深80cm、宽40cm
布置形式：环形闭合地网，网格间距5米
2.打入垂直接地极
角钢垂直打入沟底，顶端距沟底 10cm
两根接地极中心间距≥5米
四角、直线段每隔5米打一根
3.铺设水平扁钢连通
40×4 扁钢平铺沟底，把所有角钢连成整体闭环
搭接长度≥8cm，三面满焊，焊缝饱满无虚焊
扁钢转弯做圆弧，严禁直角死弯
4.焊口防腐（必做）
敲净焊渣
先刷一遍防锈漆
干透再刷两遍沥青防腐漆
5.土壤降阻（土质差必用）
沙土、岩石地：接地极周围填充长效降阻剂
整条沟槽回填细黄土，严禁碎石、建筑垃圾
分层浇水夯实
6.接地引上线引出
从环形地网引出2-3根40×4扁钢
引至墙面离地0.5米位置，安装接地测试盒
设备接地、避雷塔、机房全部从此处接引
7.回填完工
沟槽全部用素土夯实，恢复地面原貌，做好接地标识
