淮北新建网络机房防雷接地网施工

1、主材：

垂直接地极：50×50×5角钢，长度2.5 米，石墨降阻模块、石墨降阻剂

水平连接体：40×4热镀锌扁钢

引出线：同规格 40×4扁钢

辅料：防腐沥青漆、电焊条、降阻剂、细黄土

二、施工步骤

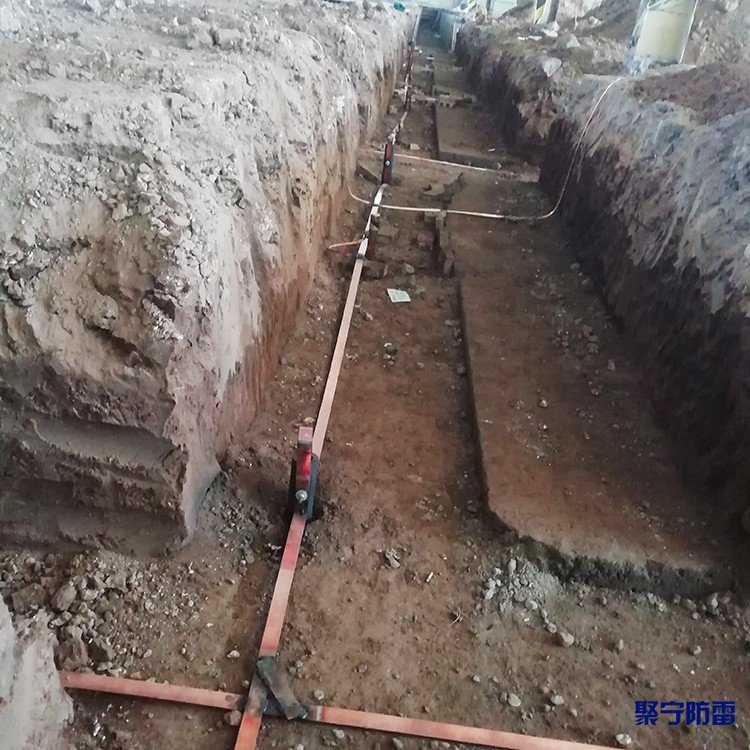

1. 放线挖沟

距离建筑物外墙1.5米以外开挖

沟槽规格：深80cm、宽40cm

布置形式：环形闭合地网，网格间距5米

2. 打入垂直接地极

角钢垂直打入沟底，顶端距沟底10cm

两根接地极中心间距≥5 米

四角、直线段每隔5米打一根

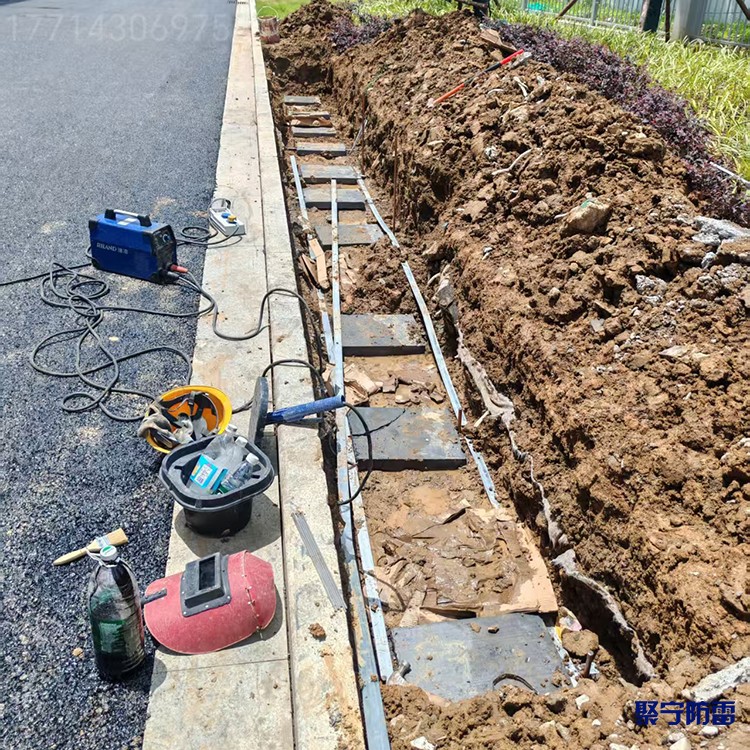

3.铺设水平扁钢连通

40×4 扁钢平铺沟底，把所有角钢连成整体闭环

搭接长度≥8cm，三面满焊，焊缝饱满无虚焊

扁钢转弯做圆弧，严禁直角死弯

4. 焊口防腐（必做）

敲净焊渣

先刷一遍防锈漆

干透再刷两遍沥青防腐漆

5.接地引上线引出

从环形地网引出2-3 根40×4扁钢

引至墙面离地0.5米位置，安装接地测试盒

设备接地、避雷塔、机房全部从此处接引

6.回填完工

沟槽全部用素土夯实，恢复地面原貌，做好接地标识
