江宁新疆实验室1欧姆接地网施工方案

施工流程

材料计划一材料采购一(材料构配件、设备进场使用报验单)→现场材料分类一接地网开挖一接地装置制作一接地沟回填一接地线缆敷设一接地电阻测试下一清场

A、接地装置制作施工流程为:

1、接地体在土壤中的埋设深度不应小于0.8m，宜埋设在冻土层以下。水平接地体应挖沟埋设，钢质或铜质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置。

2、垂直接地体坑内、水平接地体沟内宜用低电阻率上回填并分层夯实。

3、接地装置宜采用热镀锌钢质材料。在高土电阻率地区，宣采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。

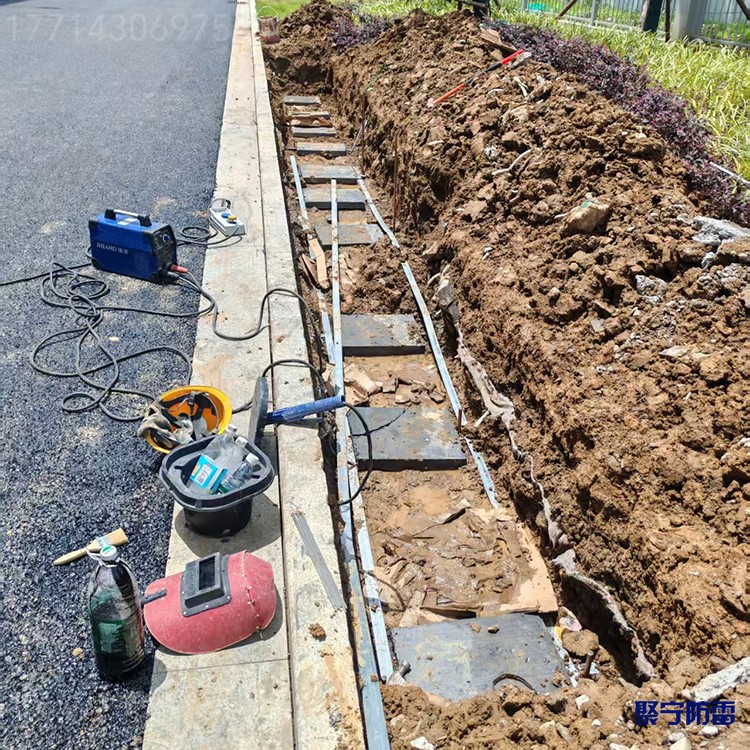

4.水平接地体可采用40*4热镀锌扁铁和石墨降阻模块，垂直接地体可采用5.*5热镀锌角铁或铜包钢接地棒。

5、钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定:

1)扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。

2)圆钢与圆钢搭接秋圆钢直径的6倍，双面施焊。

3)圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。

6、焊接部位应做防腐处理。

7、接地装置的垂直接地极、水平连接带材料、沥青防腐(绝缘)处理要求、接地装置制作参数符合设计要求。

8、接地装置施工完毕后进行实地测量，测量接地电阻。

9、接地装置制作过程施工中做到节点尺寸到位、物料不偷工减料、按照设计规范标准和监理要求为施工原则。

B、接地线敷设：

1)接地线敷设按照设计要求连接接地网和室内等电位端子箱。

2)接地主线缆采用35平方线缆连接室外等电位端子箱和室内总等电位端子箱。

3)室内总等电电位端子箱分设16平方接地线连接局部等电位端子箱。

C、接地电阻检测：

防雷接地装置施工完毕后，按照《建筑物防雷装置检测技术规范》GB/T 21431-2015、《防雷装置检测服务规范》GB/T 32938-2016以及检测仪器使用方法进行检测。接地电阻不得大于1欧姆。
