玻璃钢避雷针设置及安装

2026-08-28 点击次数：47 次

结构：玻璃钢只是绝缘支撑外壳，本身不导电；依靠顶部金属接闪器+杆内铜芯引下线泄放雷电流。

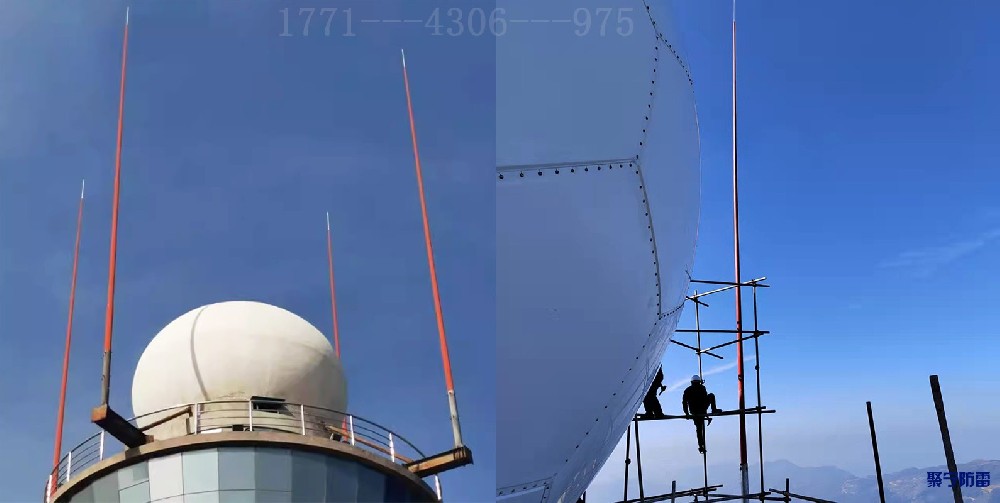

主要用在：雷达、气象站、空气监测站、沿海盐雾、化工腐蚀环境，透波不干扰微波信号。

一、选型与设置要点

1.高度与保护范围

按滚球法计算保护范围；针尖必须高于被保护设备最高点。雷达站，避雷针与天线罩边缘水平距离≥0.5m，优先布置在雷达主要来雷方向。

高度＞12m，必须增设侧向拉索 / 斜支撑，防止大风晃动倒伏。

2.抗风条件

按当地风压，常规满足60m/s（12 级风）；高海拔、风口地区加强配置。

3.导电芯（内部引下）

铜芯截面积：一类防雷≥50mm² 铜缆；二类、三类不小于35mm² 铜导体，优先镀锡铜芯，接头涂抹导电膏，做好密封防潮，杜绝杆内进水氧化接触不良。

4.接闪器

顶部针尖：304不锈钢/T2紫铜，针尖长度≥150mm，连接必须紧固导电良好，严禁虚接。

⚠️区分：

绝缘型玻璃钢避雷针：杆体完全绝缘，雷电流只走内部铜芯，防止侧闪反击，雷达/气象优先选；

简易款：外部敷设引下线，尽量少用于精密射频设备。

二、基座与底座安装

1）落地独立基础

混凝土≥C25，基坑深度根据高度，一般≥1.2-1.5m，预埋法兰地脚螺栓，做好钢筋加固；养护达标再立杆。

2）屋顶/平台安装

必须坐落在梁、承重结构上，禁止直接坐落在屋面板上；核算平台承重。法兰使用不锈钢螺栓+防松垫圈；法兰缝隙打耐候硅酮密封胶，严防雨水渗入杆体内部（进水会腐蚀铜芯，后期内部断路很难检修）。

3）垂直度

水平仪校正，杆体垂直度偏差≤1‰，不允许明显倾斜。

三、引下线施工（最容易出错）

1.内部铜芯引出底座法兰，铜鼻子压接镀锡，螺栓紧固，接头热缩密封。

2.两种引下方式：

·方案A（雷达气象推荐）：杆内铜芯到底座引出，穿绝缘保护管埋地直达接地网，尽量短，少拐弯。

·方案 B：外部明敷绝缘铜缆，固定卡间距 1-1.5m；与周边金属塔架、天线、射频线缆保持≥1m安全距离，避免雷击反击、感应过电压。

1.在离地1.2m 位置设置接地断接卡（测试卡），用于后期防雷检测测接地电阻，不可焊死封死。

严禁：铜芯在杆内悬空、接头缠绕不压接、不做密封进水。

四、接地装置

1.独立避雷针：工频接地电阻≤10Ω；雷达、气象站共用接地网，接地电阻≤1-4Ω，按设备专业要求执行。

2.接地极布置在基座外侧3-5米，垂直接地极50×50×5mm角钢或铜包钢，长度2.5m，极间距≥5m，40×4mm 热镀锌扁钢环形连接，优先放热焊接，焊口三层防腐处理。

3.高土壤电阻率场地：增加接地模块、降阻剂，不允许简单打一两根极应付。
