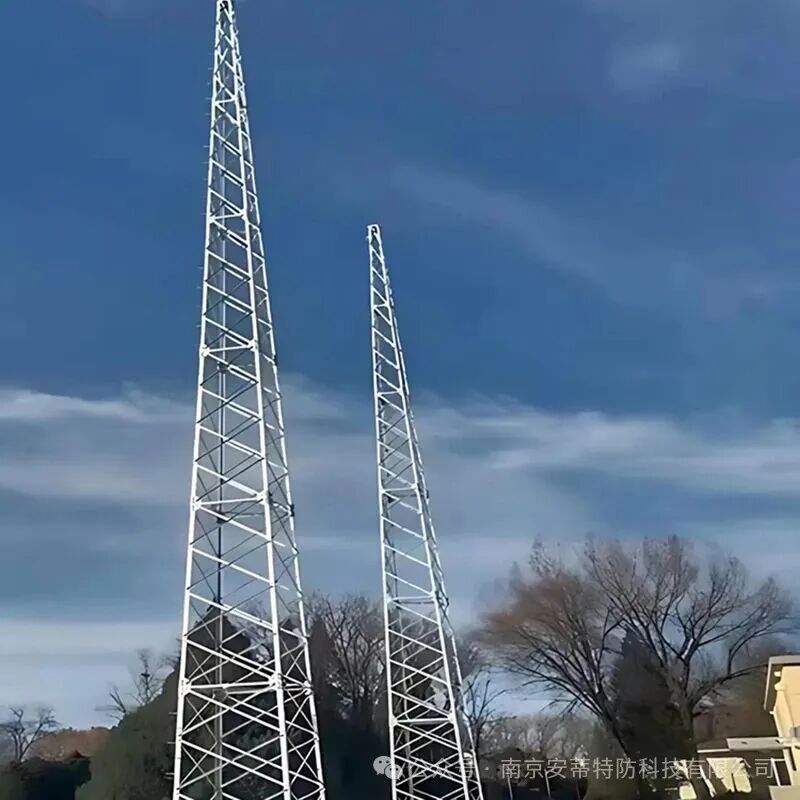

宁波一工厂库房GFW避雷塔安装施工

一、塔体地面预组装

1.平整场地，按塔段编号依次拼接，清理法兰接触面灰尘、毛刺；

2.螺栓对角分次紧固，先预紧50% 扭矩，全部对接完成后复紧至标准扭矩；

3.检查法兰贴合度≥75%，拼接无错边、扭曲，提前安装爬梯、检修平台；

4.低矮GFW塔（≤15m）地面整塔拼装；20m以上高塔分段预拼、分段吊装。

二、吊车分段吊装+ 塔身调垂

1.划定吊装警戒区，吊车就位，吊点设置在每段法兰上方1/3处，防止角钢变形；

2.首节塔体吊至基础，对准地脚螺栓落位，临时套螺母固定；

3.双向经纬仪实时监测垂直度，整体偏差≤H/1000（塔高千分之一），用薄镀锌垫片调平底座；

4.依次吊装上分段，每一节对接完成后复测垂直度，全部吊装完毕后，地脚螺栓加装双螺母锁紧防松；

5.塔顶安装接闪杆，焊接牢固，焊缝饱满无虚焊。

三、拉线系统安装调校

1.四组钢绞线拉线一端固定塔身预设拉线耳板，另一端穿绝缘子、花篮螺栓，连接地锚预埋件；

2.分次调节花篮螺栓张力，四向拉线受力均衡，单次小幅预紧，消除结构应力；

3.复查塔身垂直度，微调拉线，完成后锁紧花篮螺栓防松卡扣。

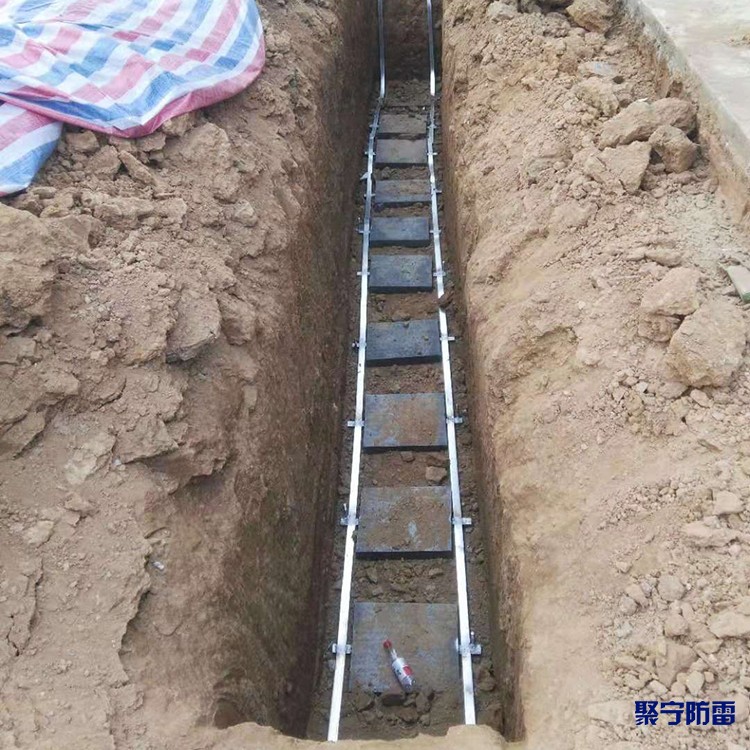

四、防雷接地系统施工

1.以塔基为中心敷设环形接地网，接地极角钢垂直打入地下≥0.8m；

2.采用2根50×5热镀锌扁钢作为专用引下线，沿塔身外侧固定，直接焊接塔底法兰与环形接地；

3.扁钢搭接焊接长度≥100mm，三面满焊，所有焊缝清除焊渣，涂刷沥青防腐漆；

4.土壤电阻率高区域添加降阻剂，分层回填夯实。
