厂房避雷针及接地系统安装

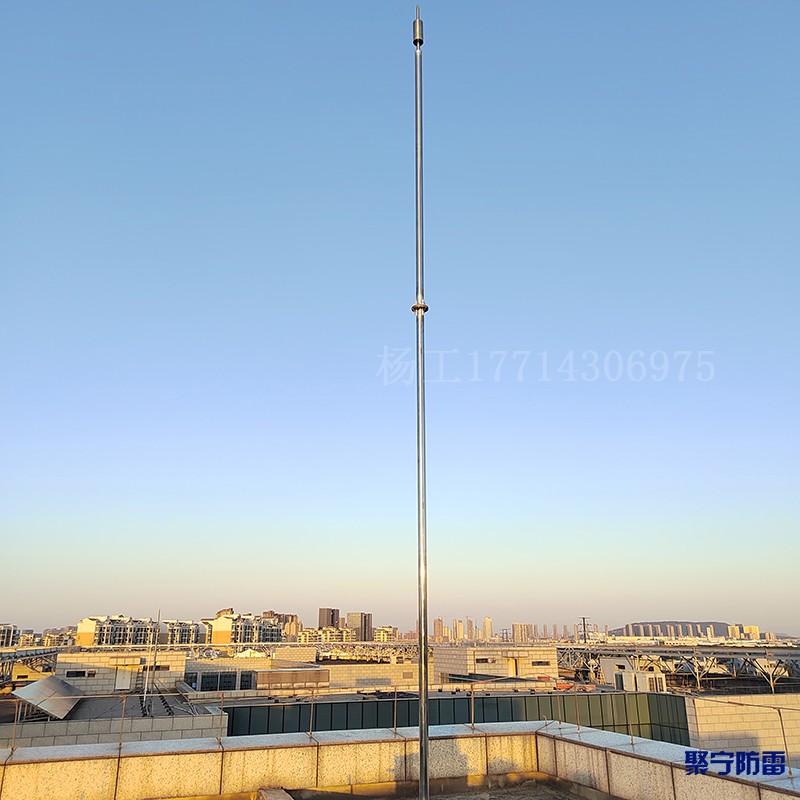

一、屋脊避雷针安装

1.避雷针底座采用法兰盘固定，优先选用配重底座免打孔安装，避免屋面打孔破坏防水；如需打孔固定法兰，螺栓孔四周防水卷材上翻收口，密封胶严密封堵，杜绝屋面渗水隐患。

2.2米不锈钢针尖与镀锌钢管立杆焊接牢固，立杆垂直竖直，垂直度偏差控制在3‰以内。

3.避雷针底部用Φ12圆钢引至屋面避雷带，可靠焊接连通，保证雷电顺利导入避雷带系统。

二、外墙引下线明敷施工

1.引下线选用Φ12镀锌圆钢垂直明敷，尽量减少拐弯，沿外墙垂直向下；固定卡子间距1.5‑2米。

2.距离室外地坪1.8米位置安装接地断接测试卡，方便后期每年检测接地电阻，测试盒做黄绿接地标识。

3.严禁引下线与库房钢结构立柱、货架金属构件、给排水管道、电缆线管随意搭接。

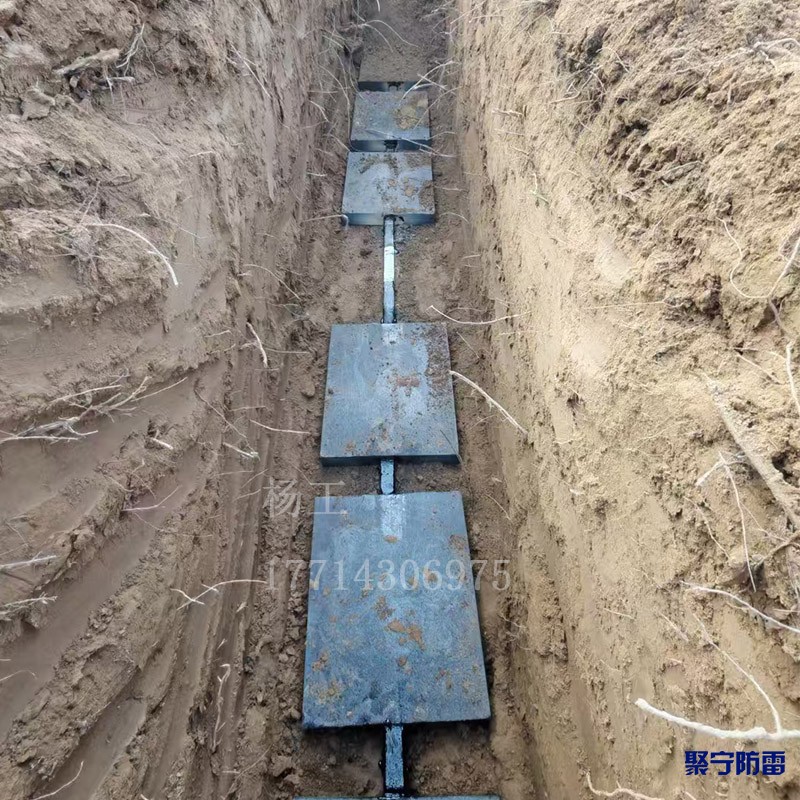

三、室外人工接地网敷设

1.开挖宽0.4m、深0.8m环形接地沟槽，沿库房外墙外围一圈敷设40×4镀锌扁钢水平接地环网。

2.垂直打入50×5镀锌角钢接地极，单根长度2.5米，接地极间距5米一根，角钢顶端与水平扁钢焊接连通。

3.引下线底部接地扁钢与室外环形接地网焊接连通，形成完整闭合接地回路。土壤电阻率偏高区域可添加降阻剂，保证接地电阻达标。
