球状避雷针安装

球状避雷针是一种常见的接闪器，广泛用于高层建筑、通信基站、油库等设施的直击雷防护。其安装不仅涉及物理固定，更需科学设计防雷系统整体结构，包括接闪部分、引下线及接地装置。

根据中国国家标准《建筑物防雷设计规范》（GB50057），防雷系统的有效性依赖于各组件的协同工作。

球状避雷针的安装需严格遵循国家标准，核心是正确设置接闪器、引下线与接地系统，并通过滚球法计算保护范围以确保防护有效性。

安装流程与技术要点

球状避雷针的安装应按照“先接地、后引下、再接闪”的顺序进行，确保施工安全与系统可靠性。

1. 接地体施工

垂直接地体宜采用不小于50mm×5mm镀锌角钢或Φ50mm镀锌钢管，长度≥2.5m；

水平接地体使用40mm×4mm镀锌扁钢，埋深≥0.8m；

接地电阻一般要求≤10Ω，重要场所如数据中心、医院等应≤4Ω。

回填土不得含石块或腐蚀性物质，并分层夯实。

2. 引下线敷设

每根引下线应独立连接至接地系统，避免串联；

使用截面积不小于50mm²的热浸镀锌扁钢或Φ12mm圆钢；

沿墙垂直安装时，支持件间距为1.53m，转弯处0.30.5m；

应设置断接卡以便检测接地电阻。

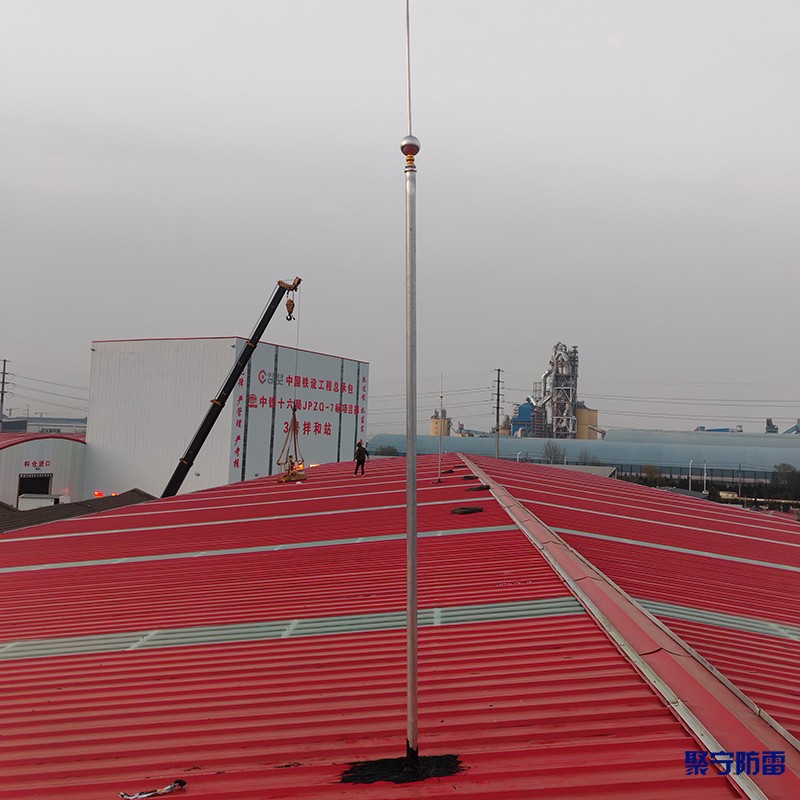

3. 球状避雷针安装

安装位置应在建筑物最高点或被保护设备上方；

可通过法兰盘或底座螺栓固定在预制水泥基座上，基座尺寸建议400mm×400mm×600mm；

避雷针与引下线之间必须焊接牢固，接触面做防腐处理。
